交错轴传动螺旋锥齿轮啮合结构

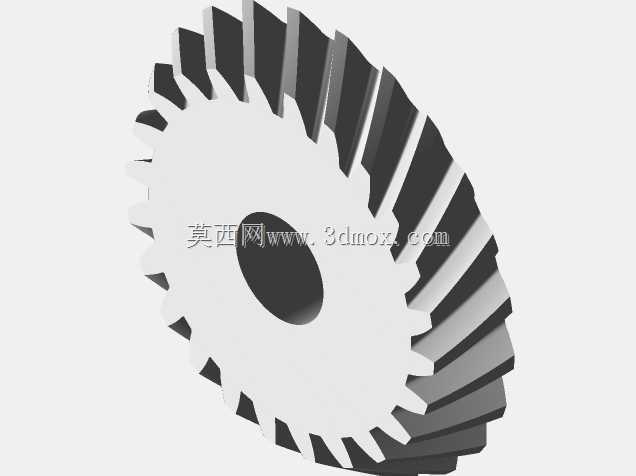

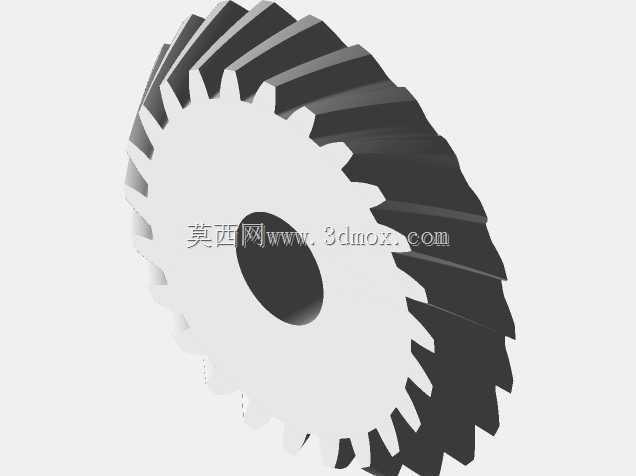

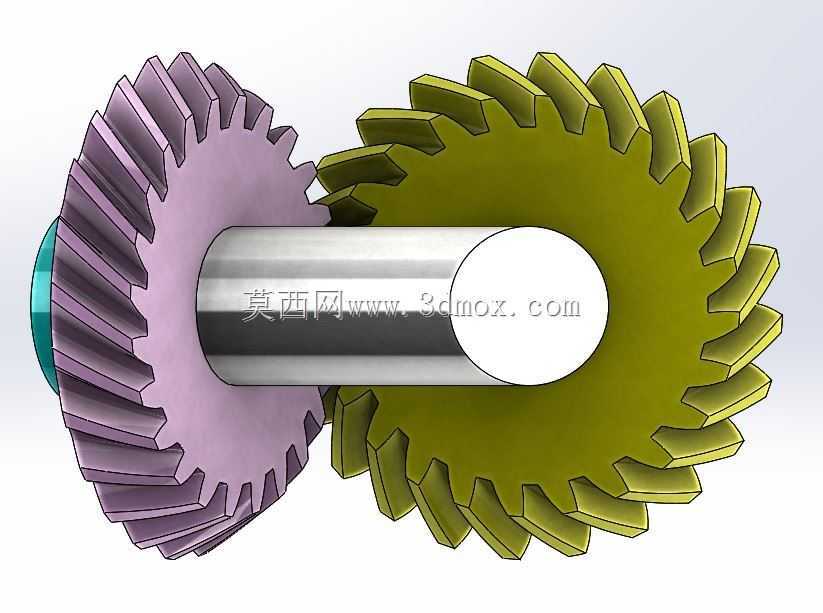

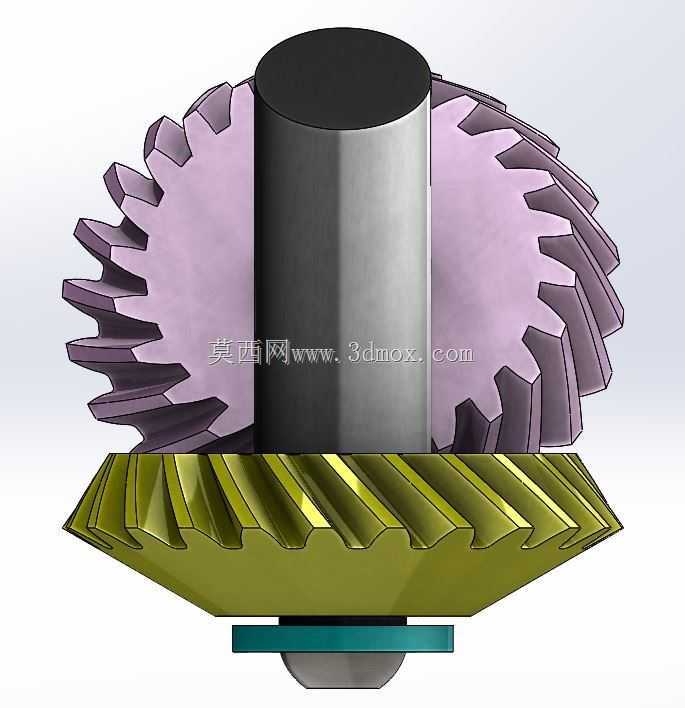

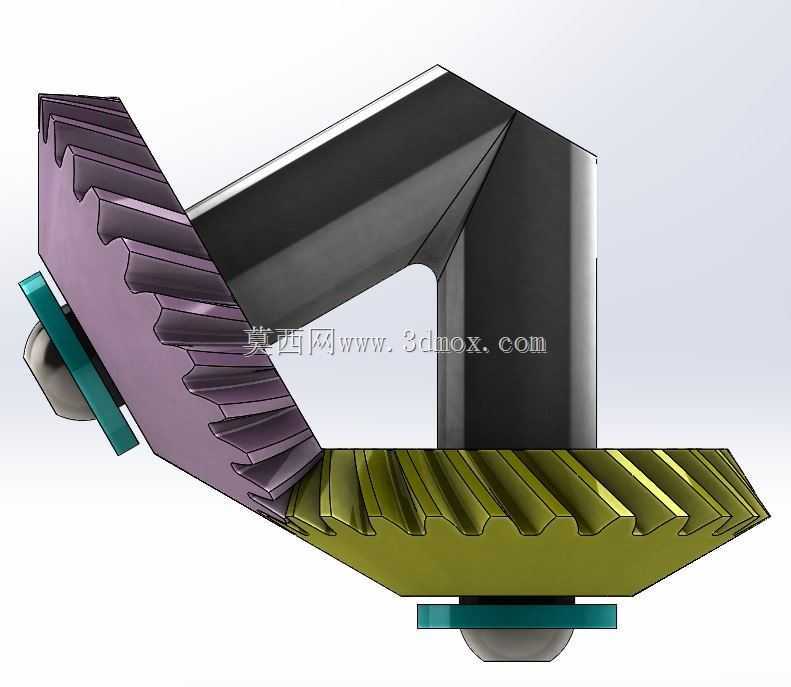

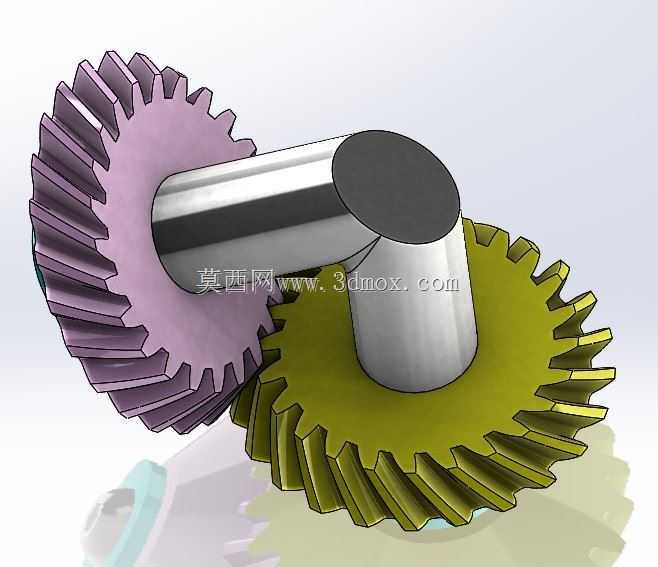

　　这套螺旋锥齿轮副针对空间交错轴的动力传递场景设计，常见于小型动力头、桌面级传动模组、3D打印定制传动机构以及精密仪器的转角传动部位，区别于直齿锥齿轮仅能在低速工况下使用的局限，螺旋齿的设计让轮齿进入啮合的过程是渐进式的，从齿端局部接触逐步延展到全齿面贴合，传动过程中不会出现直齿锥齿轮常见的瞬时冲击，运行噪音更低，承载能力也有明显提升，适合中低速、有一定传动平稳性要求的转角传动场景。从结构设计来看，两个齿轮的轴线呈90度垂直交错布置，轮齿的螺旋角经过匹配计算，保证啮合过程中重合度处于合理区间，既不会因为重合度过小导致传动断续，也不会因为螺旋角过大带来额外的轴向载荷，增加支撑轴承的选型负担。齿形部分采用等顶隙收缩齿设计，

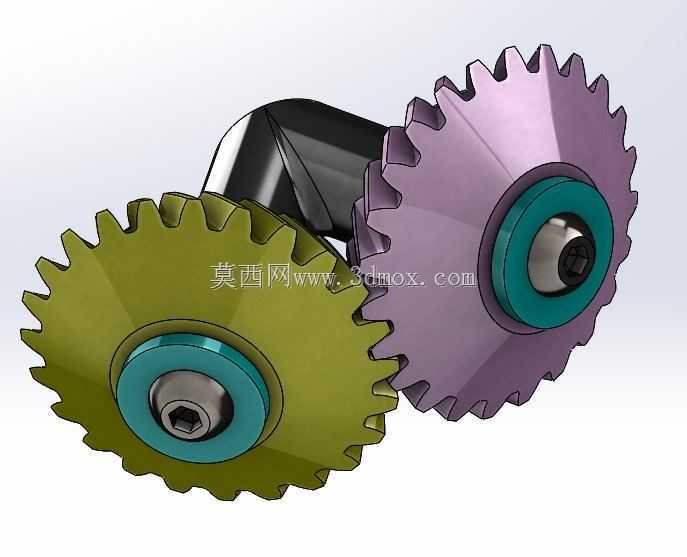

　　啮合过程中齿顶与配对齿轮的齿根之间预留均匀的间隙，避免轮齿受热膨胀或者加工存在微小误差时出现齿顶卡滞的问题，同时也能储存少量润滑脂，降低齿面磨损速率。齿轮的轮毂部分做了简化的轴孔设计，预留了标准的轴配合直径与轴向定位台阶，安装时可以直接通过平键或者顶丝与传动轴固定，不需要额外加工复杂的定位结构，适配常规的微型轴承支撑方案。两个齿轮的安装中心距、轴交角的公差带在建模时已经做了合理放宽，既保证啮合精度，也降低了安装座的加工难度，不需要过高的加工精度就能实现顺畅传动，适合小批量定制设备的快速装配需求。齿面的建模严格按照啮合原理生成，齿向曲线与齿廓曲线平滑过渡，没有建模过程中常见的曲面褶皱或者曲率突变问题，

　　既可以直接用于3D打印制作功能样件，验证传动方案的可行性，也可以作为基础模型，根据实际使用的载荷、转速参数调整模数、齿数、齿宽等核心参数，快速衍生出适配不同工况的锥齿轮副。在实际选型使用时，需要注意配对齿轮的轴向定位要预留合适的侧隙，避免安装过紧导致轮齿卡滞，同时根据传动转速选择合适的润滑方式，低速轻载场景可以直接使用润滑脂涂抹齿面，转速稍高的场景则可以考虑加装简易的护罩，储存润滑油同时避免异物进入啮合区域打坏齿面。这类螺旋锥齿轮副相比蜗轮蜗杆传动，传动效率更高，没有自锁特性，可以实现双向动力传递，适合需要正反转换向传动的场景，同时结构更紧凑，在有限的安装空间内就能实现90度转角的动力转向，不需要额外增加传动轮组来改变传动方向，能够有效缩小整套传动机构的外形尺寸。
