工业产线摩擦式物料输送设备结构

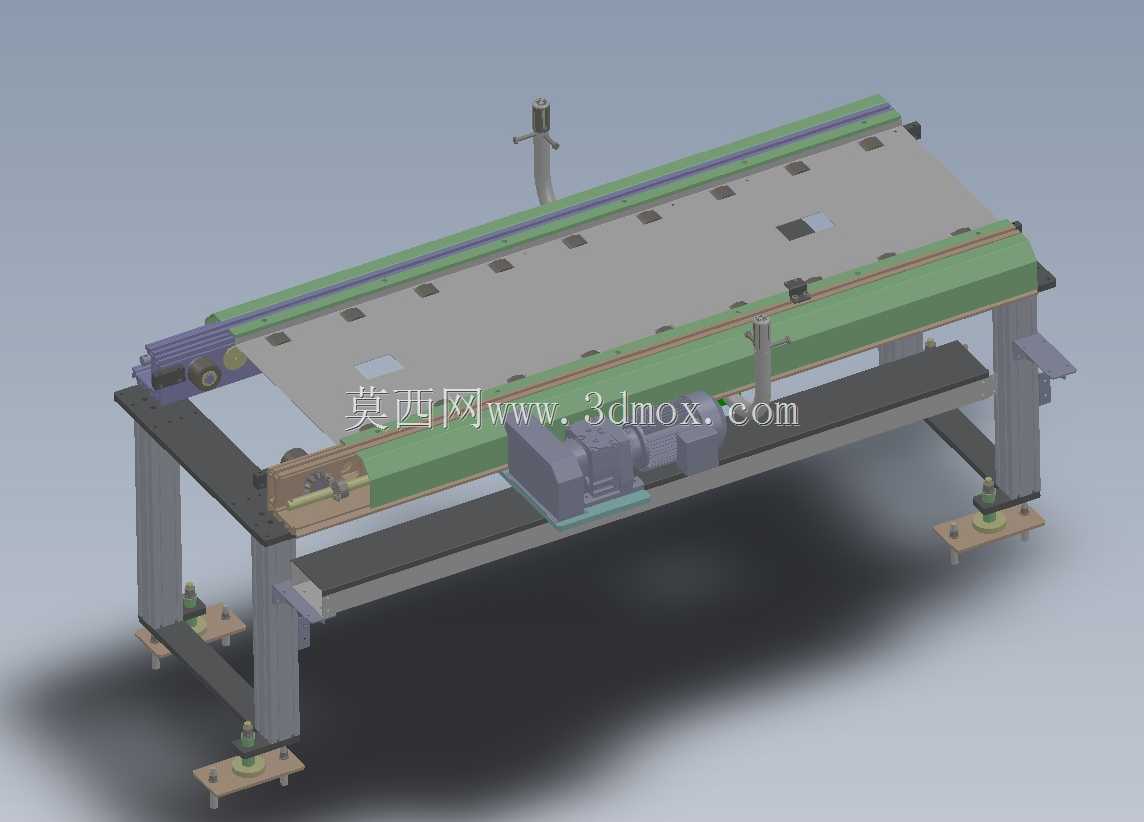

　　这款摩擦输送结构主要面向轻工装配、电子元器件组装、小型零部件加工等产线的工位间物料转运场景，可适配托盘类载具的平稳输送需求，替代传统皮带输送易打滑、辊筒输送定位精度不足的痛点，在节拍稳定的连续生产线上能实现载具的匀速传递，也可配合阻挡机构完成工位定点停靠，满足工序间的物料缓存、流转需求。从结构设计逻辑来看，设备采用框架式焊接机架作为承载主体，机架底部配置可调式支撑脚，可在安装时根据地面平整度调整支脚高度，抵消地面铺装误差带来的机架倾斜问题，保证输送面的水平度偏差控制在合理范围内，避免载具输送过程中出现跑偏、卡滞问题。输送执行部分采用两侧摩擦条配合驱动单元的结构，驱动端布置在机架侧方，通过传动组件将动力传递至摩擦驱动轮，

　　依靠摩擦轮与载具底部接触产生的摩擦力带动载具行进，这种设计相比传统整面皮带输送，能减少输送面的积尘问题，也方便产线下方布置气管、线缆等辅助管线，不会被输送面结构遮挡。设备的安装边界需要结合产线布局预留空间，机架宽度方向需预留侧方驱动单元的检修空间，长度方向可根据产线工位排布做模块化拼接，单段输送单元的长度适配常规工位间距，拼接时可通过连接法兰固定相邻机架，保证输送面的衔接平整度。设计过程中重点考虑了输送过程的平稳性，机架下方设置横向加强筋，避免长距离输送时机架出现挠度变形，摩擦条采用耐磨材质，长期运行下的磨损量可控，降低日常维护的更换频率。侧方驱动单元的安装座设置腰型调节孔，可调整驱动轮的压紧程度，适配不同重量的载具输送需求，

　　当输送较重载具时可适当调大压紧力，保证摩擦力足够驱动载具行进，输送轻质载具时可适当减小压紧力，降低摩擦条的磨损速率。设备顶部预留了传感器安装位，可配合产线的控制系统实现载具的到位检测、积放控制，满足自动化产线的联动需求，支脚部分还可根据需求选配脚轮，方便产线布局调整时的整体移位，移位后再通过可调支脚完成固定调平。
