双列同步带式重载移载输送设备结构

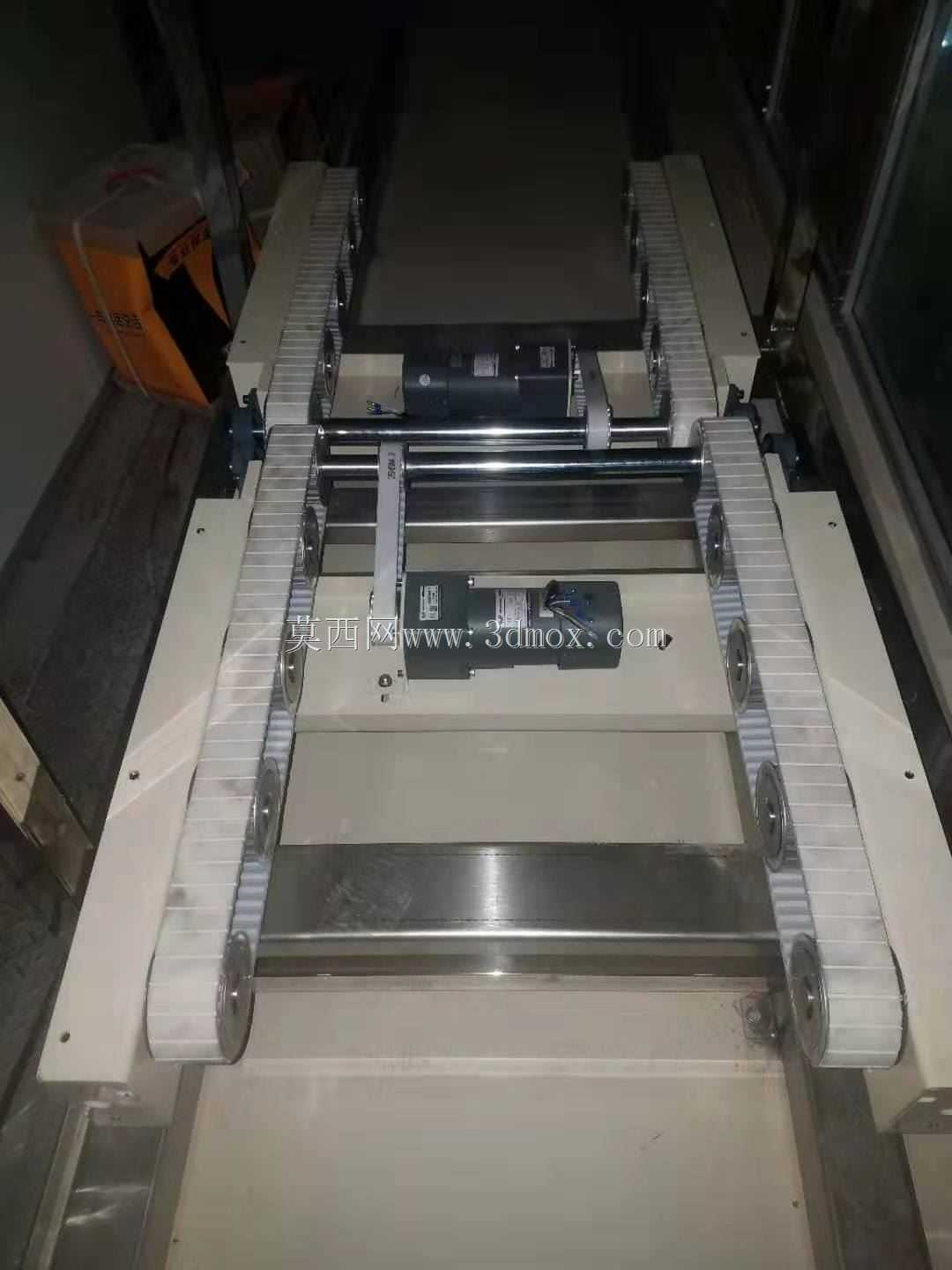

　　这款移载输送结构主要面向自动化产线内的托盘类重载物料横向转运场景，常见于汽车零部件装配线、家电总装线、仓储物流分拣段的工位衔接位置，用来解决主线输送与支线工位之间的垂直方向物料转移需求，替代传统人工推送或顶升转台的转运方案，能适配多规格托盘的平稳移载作业。从结构设计逻辑来看，设备采用双列平行同步带作为承载输送面，两侧同步带通过中间的通轴实现动力同步传递，避免单侧驱动带来的输送偏载问题，同步带选型时特意加宽了带体宽度，配合带面的防滑纹理设计，即使承载带工装板的较重工件，也不会出现打滑、偏移的情况。两侧的安装机架采用整块铣削加工的铝板作为安装基准，所有带轮的安装座都设计了腰型调节孔，方便现场安装时调整同步带的张紧度，

　　同时也能补偿长时间运行后的带体拉伸量，降低后期维护的调整难度。设备的安装边界需要提前匹配现场主线体的高度，机架底部预留了标准的脚杯安装位，可以在一定范围内调整整体安装高度，适配不同高度的主线输送线，设备整体宽度可以根据常用托盘的尺寸做模块化调整，两侧同步带的间距可以通过中间的导向光轴做滑动调节，适配不同宽度的托盘承载需求，不需要重新加工主体机架就能完成规格切换。设计时特意将驱动单元布置在两列同步带的中间位置，既可以缩短动力传递的路径，减少传动损耗，也能避免驱动部件突出到设备主体外侧，节省产线的安装空间，设备两端的带轮处都设计了防跳带挡边，即使高速启停或者承载偏置的工件，同步带也不会从带轮槽中脱出，提升运行稳定性。在实际产线应用中，

　　这类移载设备通常配合光电传感器使用，当托盘到达移载位置时，设备启动将托盘横向输送到对应支线工位，输送速度可以根据产线节拍调整，运行过程中平稳无冲击，不会对托盘上的精密装配工件造成磕碰损伤，相比传统的顶升移载结构，这款设备不需要额外的顶升动力，结构更简洁，故障点更少，维护成本更低，适合长时间连续运行的自动化产线使用。
