深沟球式滚动轴承精密结构设计

　　作为旋转传动系统里应用覆盖度最广的基础支承部件，这类滚珠轴承的设计核心始终围绕降低摩擦损耗、保证回转精度两个核心目标展开，从家用小家电的电机转轴，到工业生产线的输送辊道，再到精密检测仪器的回转工作台，几乎所有存在连续旋转运动的机械结构里，都能找到它的应用场景。在实际设备运行过程中，它的核心作用是承接转轴传递来的径向载荷，同时也可承受一定比例的双向轴向载荷，将轴运转过程中的摩擦阻力控制在极低水平，减少动力传递过程中的能量损耗，同时约束轴的轴向与径向窜动量，保证轴上安装的齿轮、叶轮、夹具等部件始终处于设计要求的工作位置，避免因轴系偏移引发的设备振动、零件磨损、传动精度失效等问题。

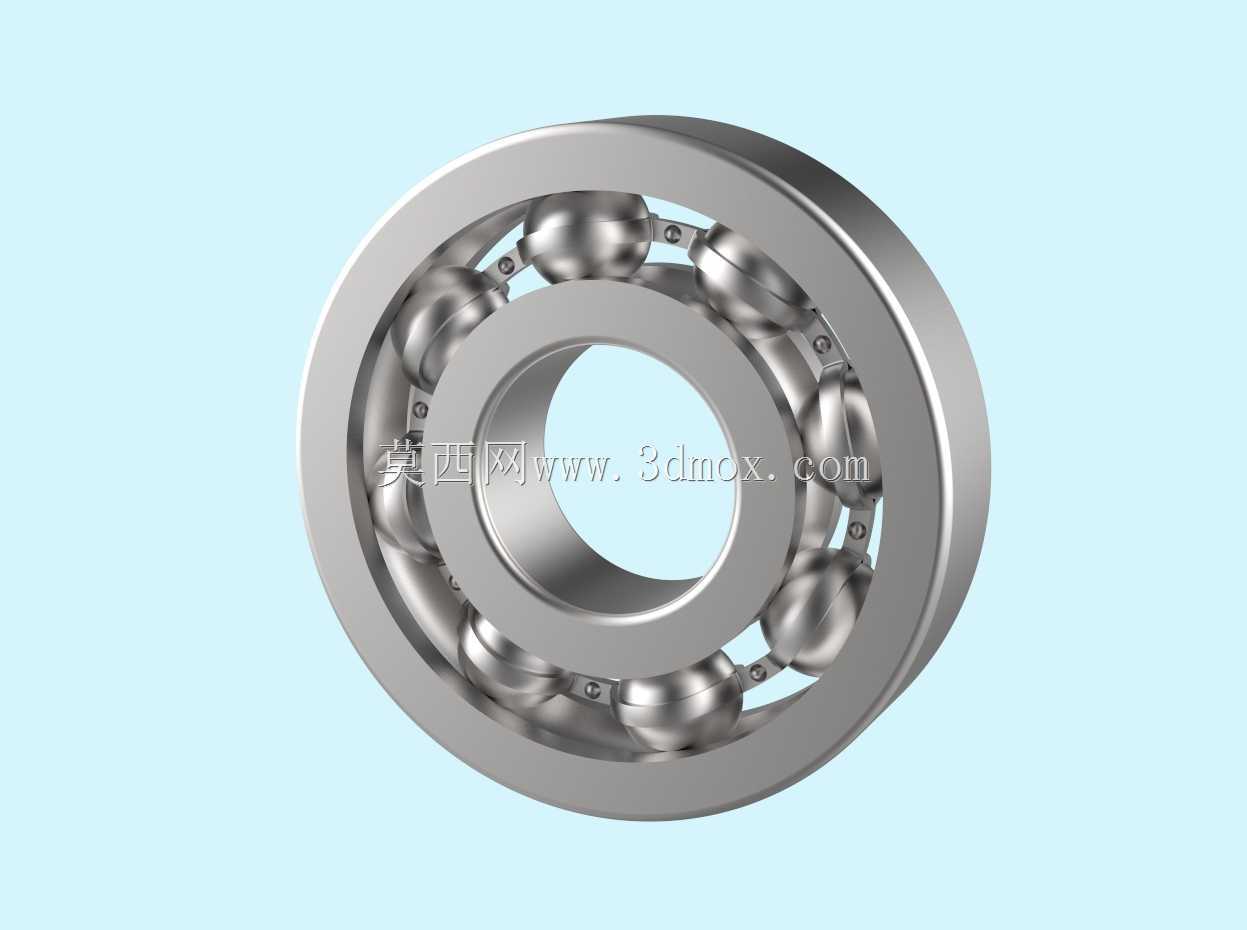

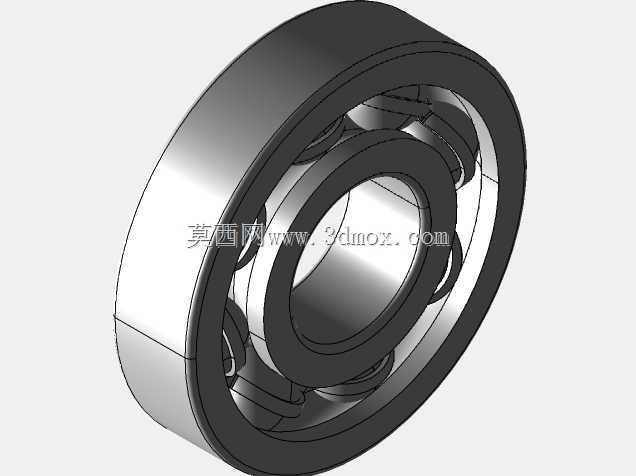

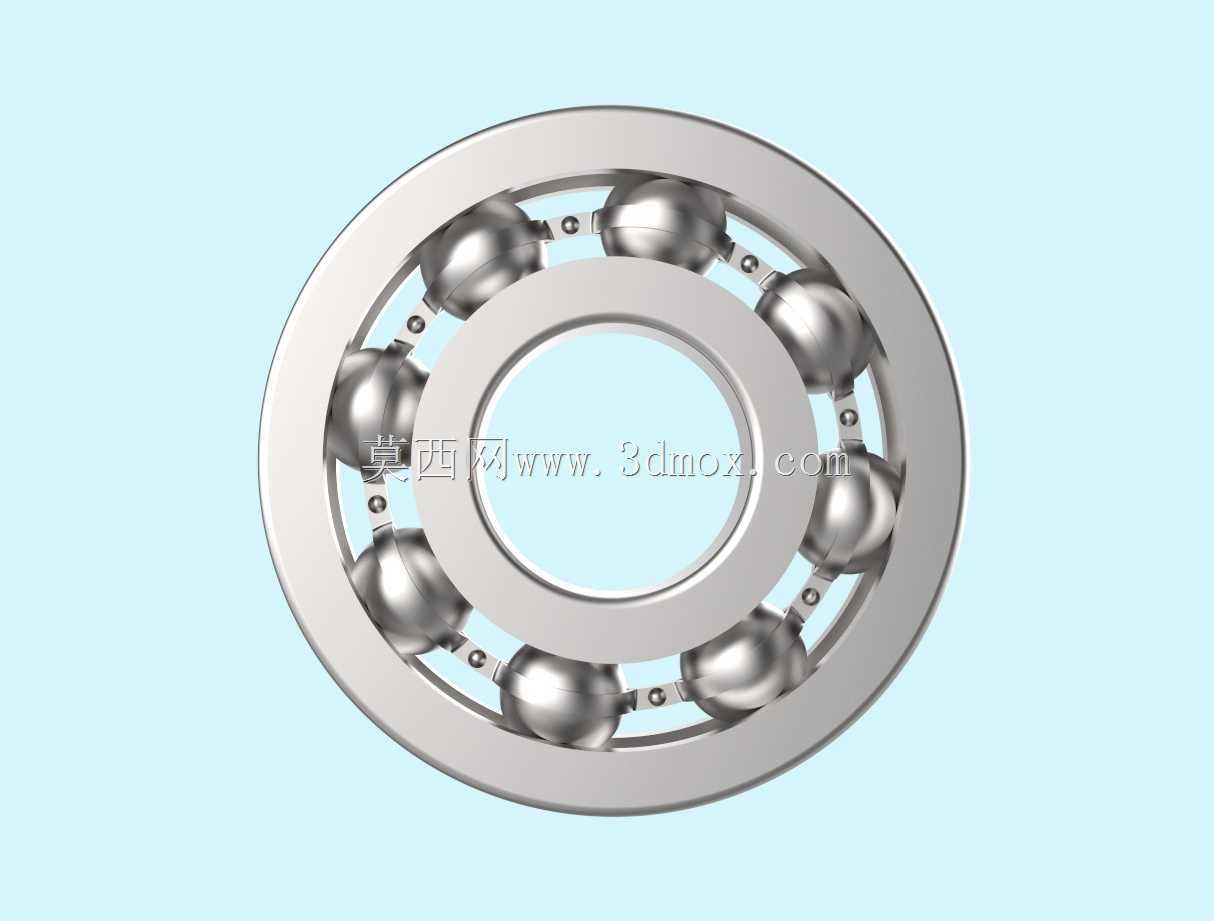

　　从结构设计逻辑来看，这款滚珠轴承采用了最经典的深沟滚道构型，内圈与轴颈采用过盈配合实现周向固定，外圈与设备轴承座的安装孔采用过渡或间隙配合，方便装配过程中的同轴度调整；中间的滚动体采用高精度研磨的钢制滚珠，沿保持架的兜孔均匀排布，保持架的作用是将相邻滚珠均匀分隔开，避免滚珠在运转过程中直接接触产生额外摩擦与磨损，同时引导滚珠在滚道内平稳循环滚动，保证载荷在各滚动体之间均匀分配。设计过程中需要严格控制内外圈滚道的曲率半径与滚珠直径的匹配关系，滚道曲率通常取滚珠直径的51%-54%，这个参数区间既能保证滚珠与滚道有足够的接触面积降低接触应力，又不会因为接触面积过大导致摩擦阻力升高。

　　在安装边界的尺寸控制上，这类轴承的轴向尺寸相对紧凑，径向截面尺寸也可以根据不同的载荷需求做系列化调整，设计时需要预留对应的安装倒角，避免装配时内圈、外圈的棱边刮伤轴颈或者轴承座的安装面，同时要根据轴承的额定动载荷、额定静载荷参数匹配对应工况的载荷需求，核算轴承的额定寿命是否满足设备的大修周期要求。针对不同的应用场景，还可以在轴承两侧加装密封盖，填充适配温度区间的润滑脂，实现免维护长期运转，避免外界的粉尘、切削液、水汽进入滚道内部破坏润滑膜，延长轴承的实际使用寿命。建模过程中需要严格还原滚道的曲面精度、保持架的兜孔间隙、滚珠与滚道的接触位置关系，保证后续做运动仿真、干涉检查时的结果与实际装配状态一致，为后续的工程图输出、装配工艺制定提供准确的三维数据支撑。
