双耳环铰接式液压执行油缸结构设计

　　这类双耳环铰接结构的液压油缸，是液压传动系统里最常见的直线执行元件，日常在工程机械的工作装置、农用机具的姿态调整、工业设备的重载推拉工位都能见到它的身影，核心作用是把液压系统的压力能转化为往复直线运动的机械能，相比气缸它能输出更大的推拉力，运动过程更平稳，带负载启停的抗冲击能力更强，适合重载、工况载荷波动大的应用场景。从结构设计逻辑来看，这款油缸采用两端耳环铰接的安装形式，安装端的铰接孔内预留了衬套安装位，实际装配时可以根据工况选配自润滑铜套或者关节轴承，既可以补偿安装过程中产生的微小同轴度误差，也能适应设备运行过程中连接端的小角度摆动，避免活塞杆承受额外的径向偏载，大幅降低密封件和导向套的异常磨损概率。

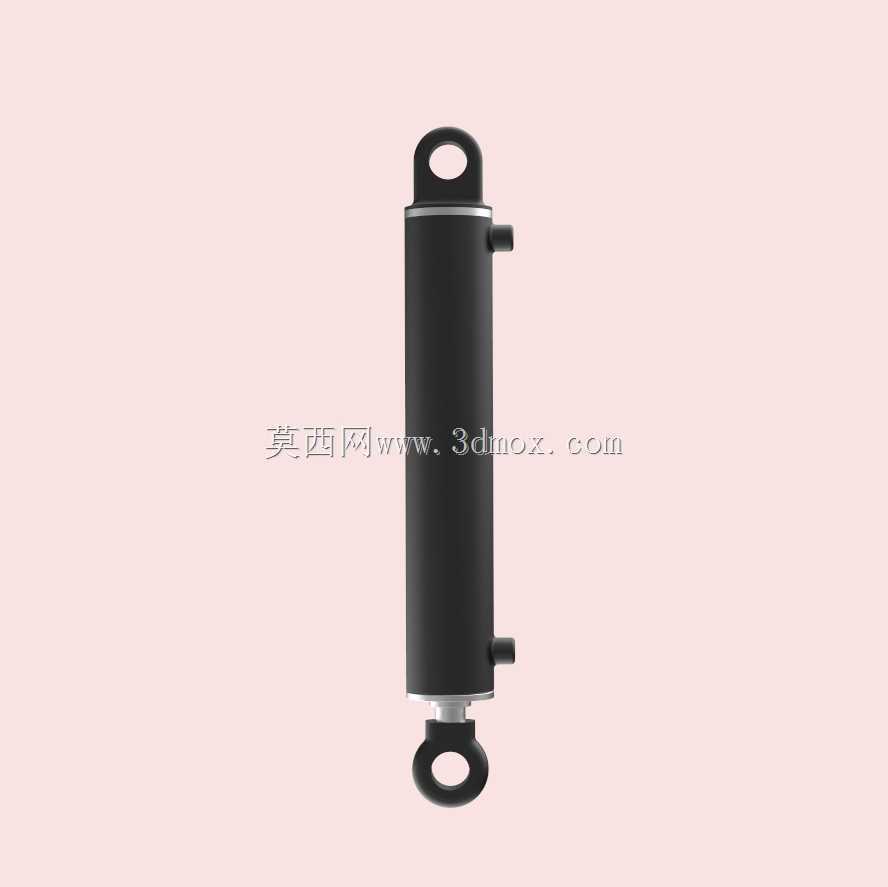

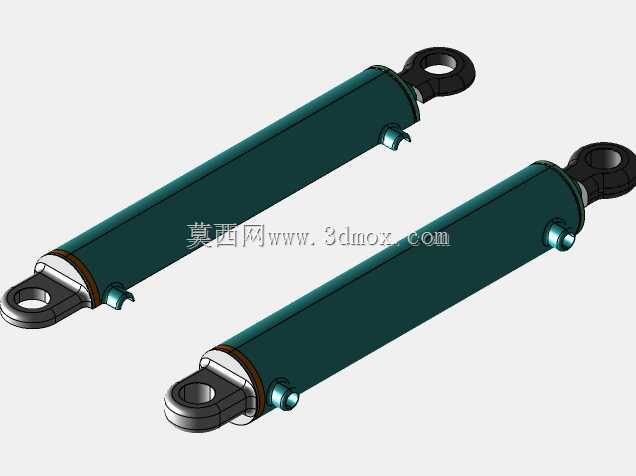

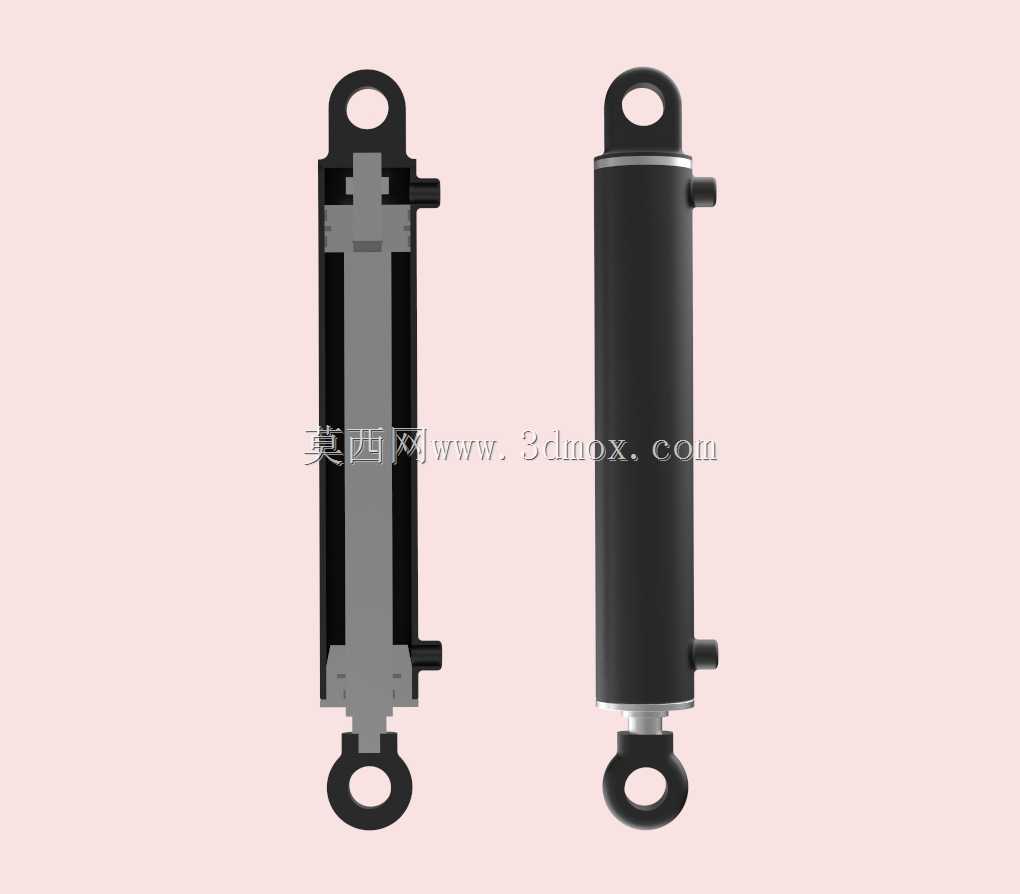

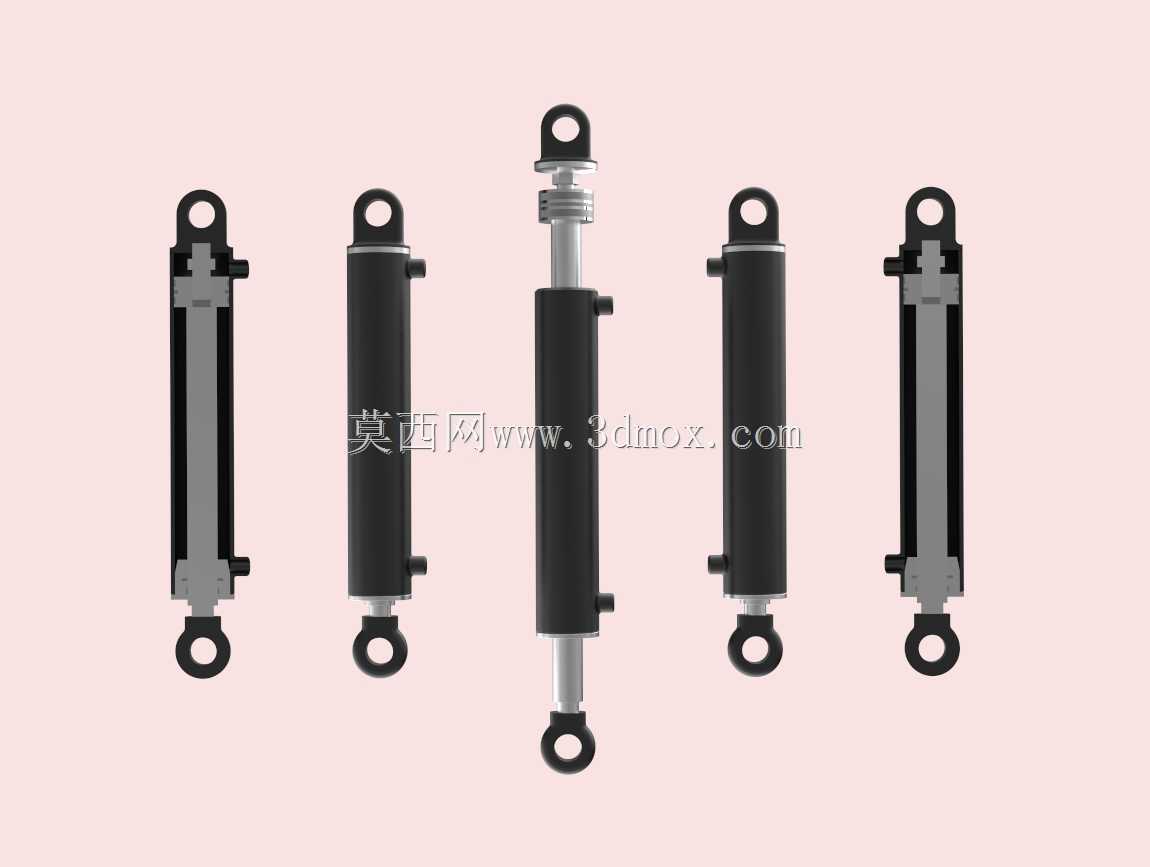

　　缸筒部分采用无缝钢管精加工而成，内孔经过珩磨处理保证表面粗糙度和圆柱度，给活塞运动提供稳定的导向基准，活塞上配置了组合式密封件，同时兼顾静密封和动密封的要求，既能保证高低压腔之间的密封性能，减少内泄，也能在活塞往复运动时降低摩擦阻力，避免爬行现象出现。活塞杆表面做了硬化处理和镀铬层，硬度和耐磨性能满足长期往复运动的要求，外露部分的防尘圈可以阻挡外界的粉尘、碎屑进入缸筒内部，保护密封件和缸筒内表面不被划伤。从安装边界来看，油缸完全缩回时的总长度、完全伸出时的行程长度、两端耳环的孔径与宽度尺寸，都需要和设备的安装空间、驱动行程要求严格匹配，选型时除了核对安装尺寸，还要结合系统工作压力核算活塞杆的稳定性，避免长行程工况下活塞杆受压失稳。这款模型还原了油缸的全部外部结构和核心装配关系，不同视角的展示可以清晰看到缸筒、端盖、耳环、活塞杆、油口的相对位置，不管是做设备布局时的干涉检查，还是做液压系统的原理演示，都能直接调用，不需要再额外做结构简化。
