轮式移动协作机械臂三维结构设计

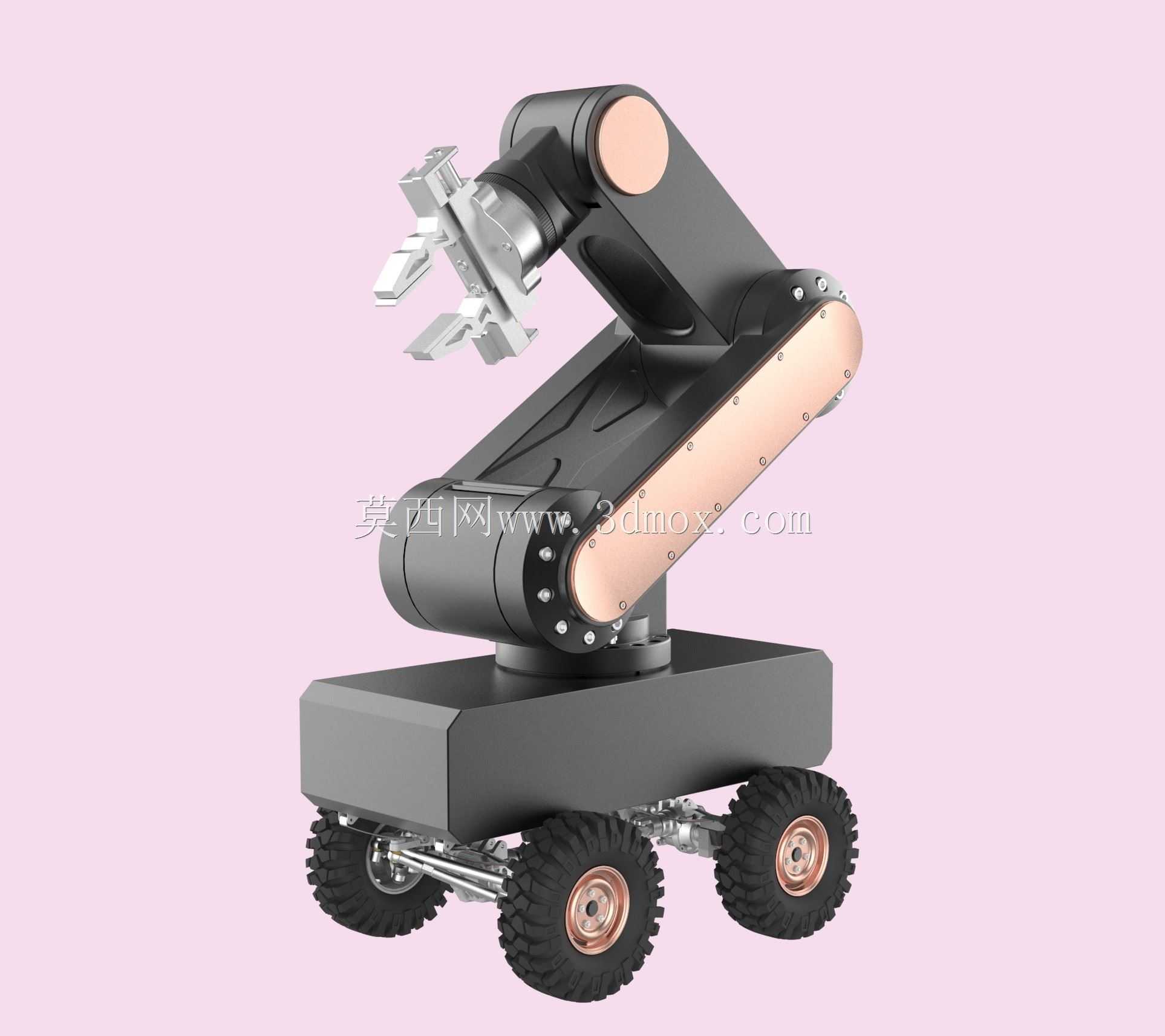

　　这款轮式移动机械臂的结构设计，核心面向厂区巡检、仓储物料转运、实验室样本传递这类需要兼顾移动性与操作能力的作业场景，区别于固定工位的工业机械手，它把多自由度机械臂集成在四轮差速移动底盘上，解决了传统机械臂作业半径受安装位置限制的痛点。从结构设计逻辑来看，底盘部分采用了四轮独立悬挂的布局，搭配深纹越野轮胎，能够适配厂区环氧地坪、车间硬化路面、实验室防滑地砖等多种常见地面，悬挂的行程预留了15mm的上下浮动空间，可应对地面30mm以内的凸起或凹陷，避免行驶过程中出现底盘磕碰或者机械臂末端抖动的问题，底盘的整体长宽控制在420mm×320mm的范围内，高度为110mm，能够顺利通过常规宽度的车间通道、实验室门廊，不会出现通行卡滞的情况。

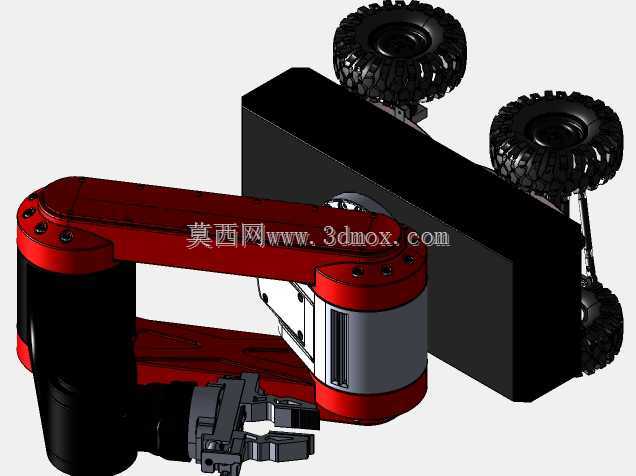

　　上方搭载的六自由度机械臂，关节处采用了一体化的转轴设计，臂身主体做了圆弧过渡的轻量化处理，在保证结构刚度的前提下减少了不必要的材料冗余，臂展完全展开时的最大作业半径可达580mm，末端执行器采用平行夹爪结构，夹爪的开合行程为0-80mm，能够适配不同外形的常规工件、样本容器、小型物料的抓取需求，夹爪的接触面做了防滑纹理处理，抓取重量在3kg以内的物件时不会出现滑脱问题。在安装边界的考量上，机械臂的底座与移动底盘的连接采用了标准法兰接口，法兰盘的安装孔位按照通用工业机械臂的接口尺寸设计，后期如果需要更换不同负载的臂体，或者更换其他类型的执行末端，不需要对底盘结构做额外的打孔改造，直接通过法兰对接即可完成装配。

　　机械臂的关节走线全部内置在臂身内部，没有外露的管线，一方面避免移动作业过程中管线被周边设备剐蹭拉扯，另一方面也能减少粉尘、液体飞溅对线路的侵蚀，适配车间多尘、偶尔有切削液飞溅的作业环境。整体结构的重心做了下沉设计，电池、控制模块等较重的元器件全部布置在底盘的下层位置，机械臂完全伸展抓取物件时，整机的重心投影始终落在四轮支撑的边界范围内，不会出现侧翻的风险，即使在爬坡角度不超过15°的坡道上作业，也能保持足够的稳定性。夹爪部分的设计预留了快换接口，除了标配的平行夹爪，还可以根据作业需求更换吸盘、探针、小型工具头等不同执行部件，拓展设备的适用场景，比如更换吸盘后可以转运表面光滑的包装盒、玻璃器皿，更换探针后可以完成设备测温、点位检测这类巡检作业。
