3.5寸SPI接口TFT触控显示模组结构

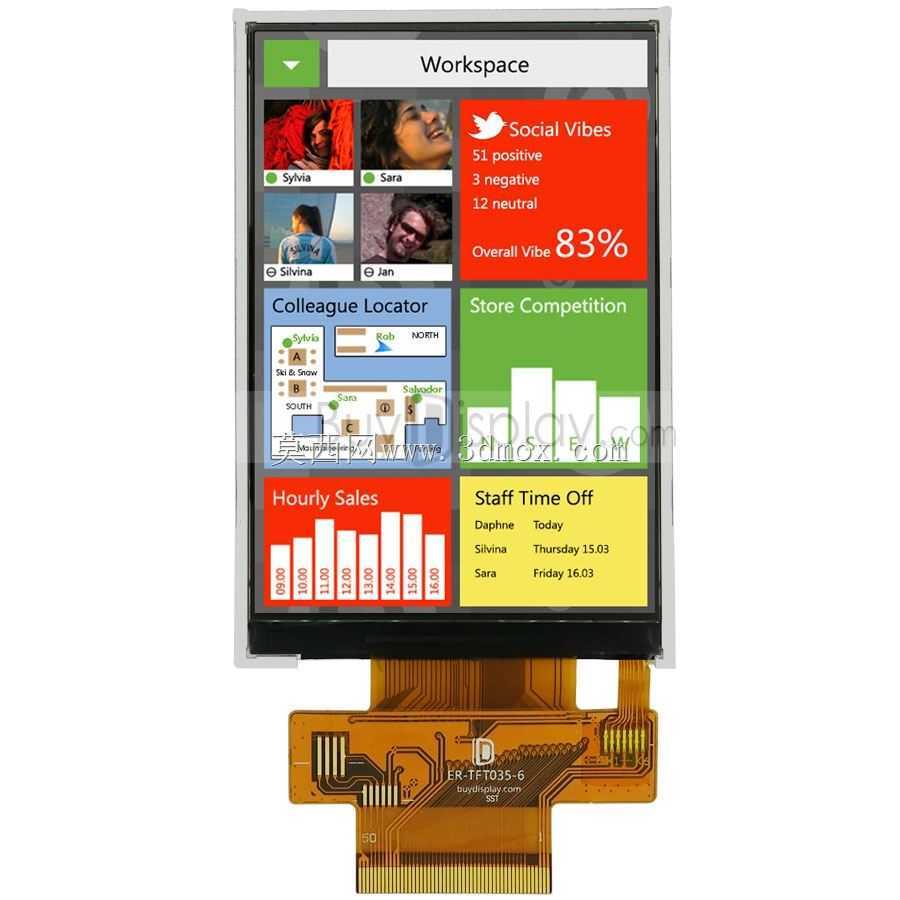

　　在嵌入式开发、小型智能终端的硬件选型与结构适配环节，显示模组的三维结构数据是外壳设计、安装位预留、排线走位的核心参考依据。这款3.5寸TFT显示模组，分辨率为320×480，搭载ILI9488驱动芯片，同时支持并行与串行SPI通讯接口，可搭配电阻式触控层实现人机交互输入，适配Arduino、STM32、AVR、8051等多类主流主控平台，常被用于小型工控操作面板、便携式检测设备、开源硬件创意项目、桌面级小型智能装置的显示交互单元。

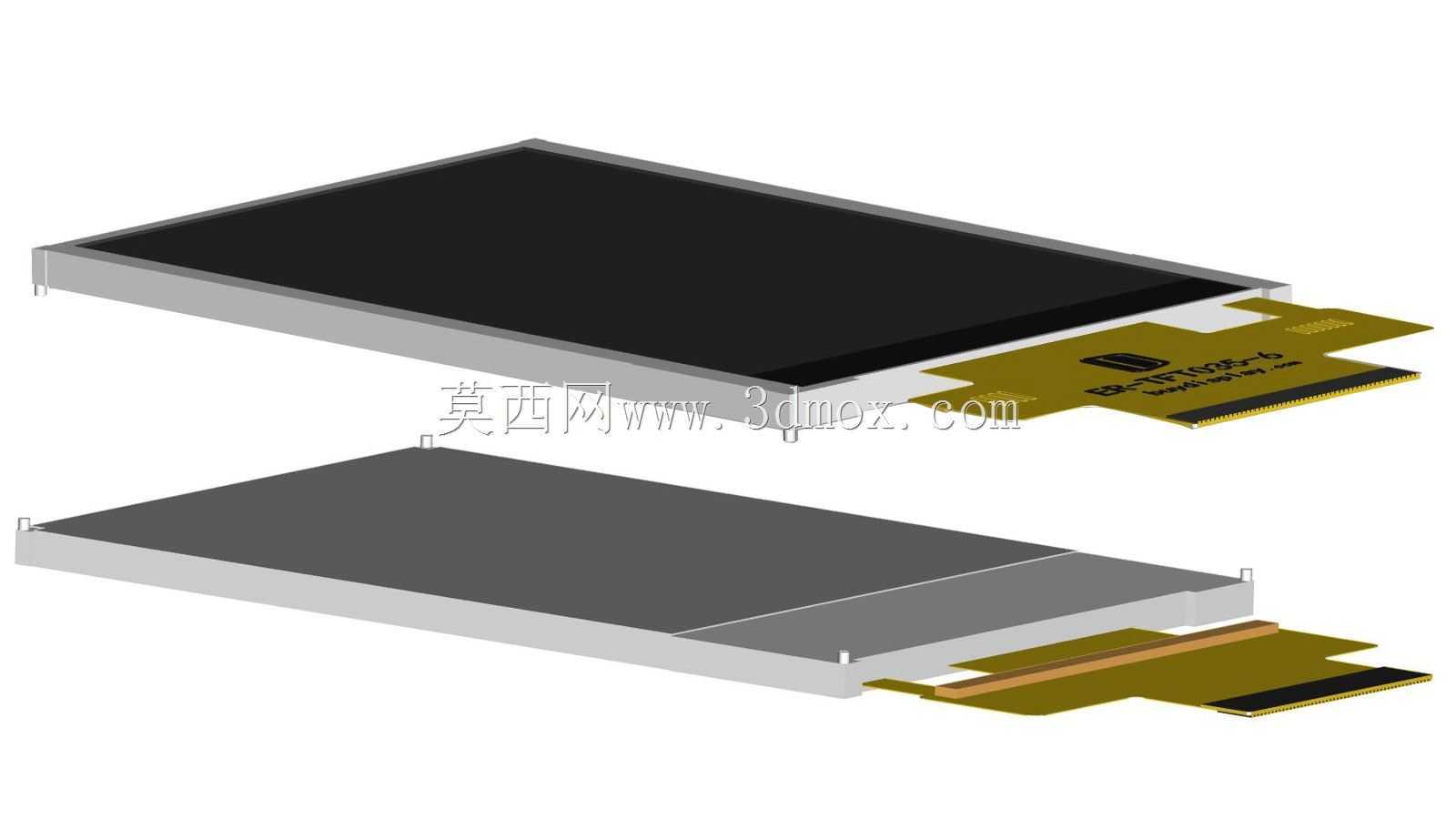

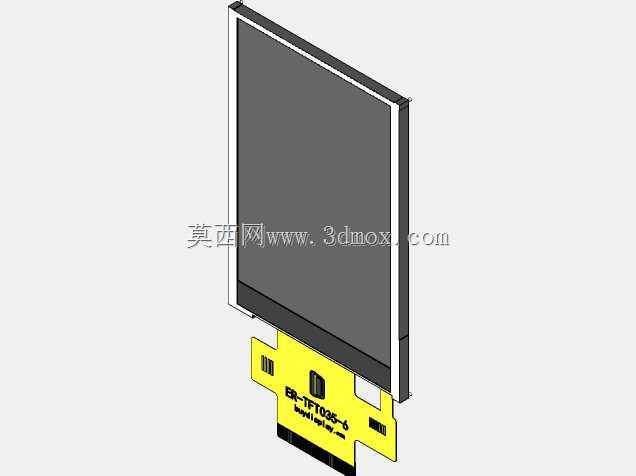

　　从结构设计层面看，该模组采用液晶层、背光层、触控层、FPC排线分层堆叠的经典架构，三维建模时严格还原了各层的实际厚度差，屏幕有效显示区域的边界、外围黑边的宽度、金属固定卡扣的位置与凸台高度都完全匹配实物尺寸，FPC排线的出线位置、弯折预留长度、金手指区域的宽度与引脚间距都做了精准还原，能直接用于结构干涉检查。做设备结构设计时，可直接调用该模型匹配外壳的视窗开口尺寸，确认安装柱的对应位置，避免出现屏幕被外壳边框遮挡显示区域、排线安装后与壳体内侧筋位干涉、触控层按压时与内部元器件顶触的问题。

　　实际选型适配中，SPI接口版本的该模组相比并行接口版本占用主控IO资源更少，布线难度更低，适合IO资源紧张的小型控制板使用，模型中也还原了两种接口版本在排线上的细微差异，方便设计人员根据自身电路方案确认走线空间。模组的整体厚度控制在紧凑区间，安装时仅需在屏幕四周预留窄边固定位即可，不需要额外增加压框结构，能有效压缩终端设备的整体厚度，适配便携式手持设备的轻薄化设计需求。建模时还考虑到了屏幕装配的公差余量，在屏幕与安装槽的配合面预留了合理的间隙，避免结构件加工误差导致屏幕装配受压出现水波纹的问题，FPC排线的弯折区域也做了柔性示意，能模拟实际装配时排线的弯折状态，确认排线不会与主板上的高器件产生碰撞。
