简易层叠式注塑模具结构三维设计

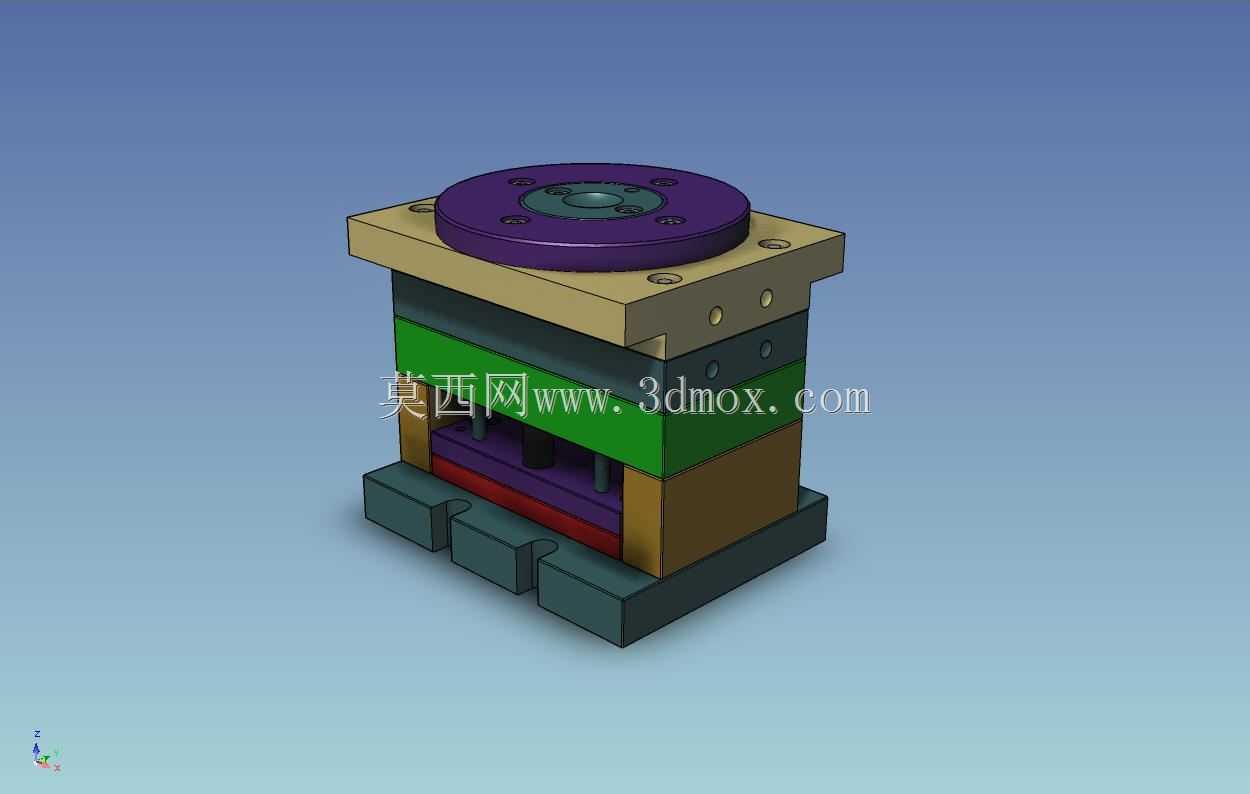

　　这套层叠式模具结构，主要面向小批量塑胶件试制场景，常见于消费电子小型结构件、传感器封装外壳这类对成型精度有基础要求、产量规模不大的生产环节，也可作为模具教学演示载体，帮助刚接触注塑工装设计的从业者快速理解模架开合逻辑。从结构布局来看，整套模架采用标准冷冲模架的层叠排布逻辑，顶部为法兰式定位环，直接适配注塑机射嘴定位孔，安装时可快速完成与设备定模板的同轴度找正，定位环下方的流道板内置单点浇口套，熔融塑胶可通过浇口直接注入下方型腔，减少流道凝料残留。中间层依次排布定模板、动模板、卸料板与顶出机构，各层板件通过导柱导套完成滑动导向，导柱采用对称四点排布，可承受开合模过程中的侧向偏移力，避免型腔错位导致的塑件飞边问题。

　　设计时优先考虑了加工便利性，所有板件均采用标准模架通用尺寸，无需额外定制非标模胚，型腔与型芯采用嵌入式安装结构，磨损后可单独更换镶件，无需报废整套模架，大幅降低后期维护成本。顶出机构采用均匀分布的圆顶针，顶针排布位置避开塑件薄壁区域与外观面，防止顶出过程中出现塑件顶白、变形缺陷，回程杆对称布置在顶针板四角，合模时可通过定模板压合完成顶针板精准复位，避免顶针与型腔碰撞损坏。整套结构的安装边界完全适配100吨级小型卧式注塑机的拉杆间距，模架闭合高度符合设备最小模厚要求，无需额外加装垫板即可完成装夹，开模行程预留量满足小型壳体类塑件的脱模距离需求，不会出现开模行程不足导致的取件困难问题。结构上省略了复杂的抽芯、顺序开模机构，

　　针对无侧凹的平板类、浅腔类塑件可直接投入使用，若后续需要适配带侧孔的塑件，也可在动模板侧加装简易斜导柱抽芯滑块，拓展适用范围。各模板之间的避空槽、排气槽均做了标准化设计，型腔周边预留0.02mm深度的排气间隙，可避免成型过程中出现困气烧焦问题，冷却水道采用直通式排布，进出水接口设置在模架侧面，可快速接入模温机管路，保证成型过程中型腔温度均匀，减少塑件翘曲变形概率。
