盒式传感器壳体注塑模具结构设计

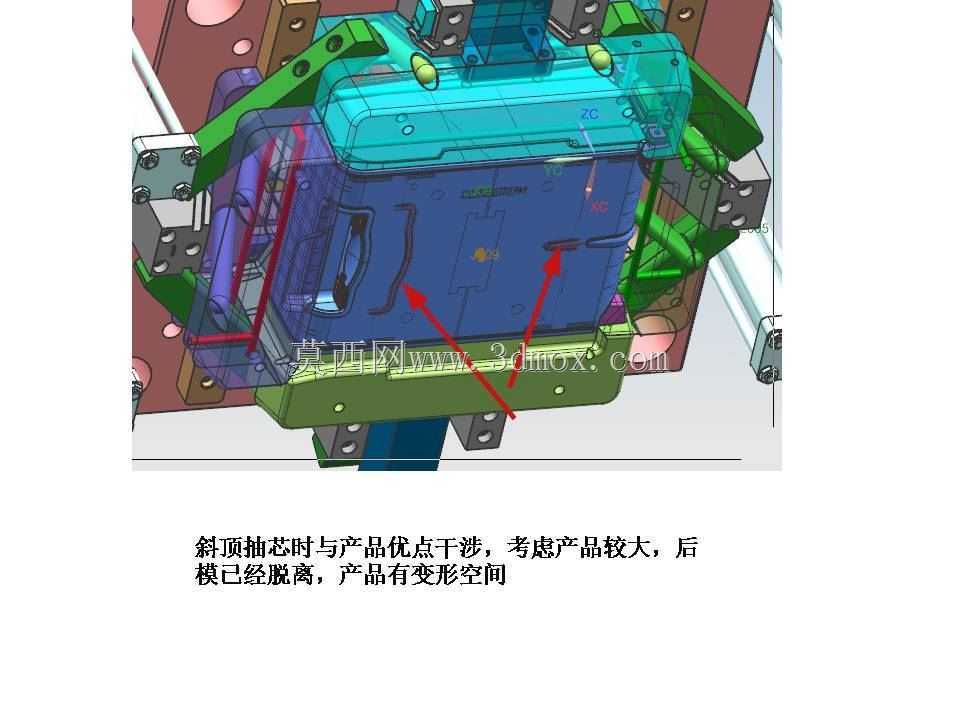

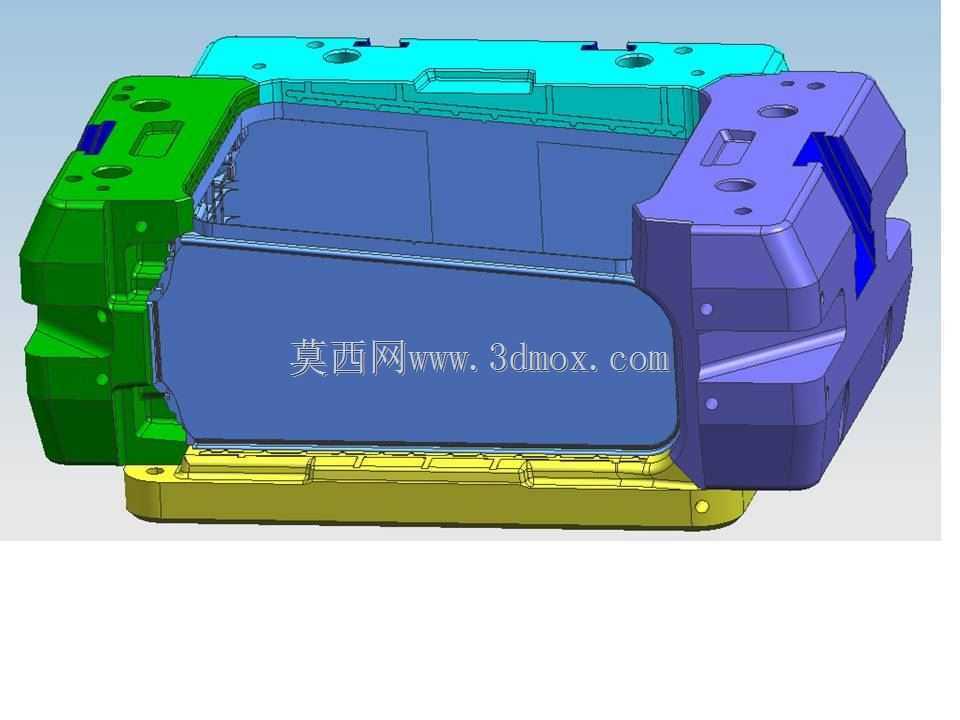

　　这套模具针对传感器类盒式塑料壳体的量产需求开发，适配卧式注塑机安装场景，核心解决大尺寸盒类塑件抽芯干涉的行业共性问题。日常生产中，传感器壳体多为带侧凹、卡扣的薄壁盒型结构，常规斜顶抽芯时，斜顶滑块回程与产品侧壁的加强筋、卡扣位极易发生硬干涉，轻则刮伤塑件表面留下压痕，重则拉裂产品侧壁直接产生废品，这套结构在设计阶段就针对该痛点做了针对性优化。

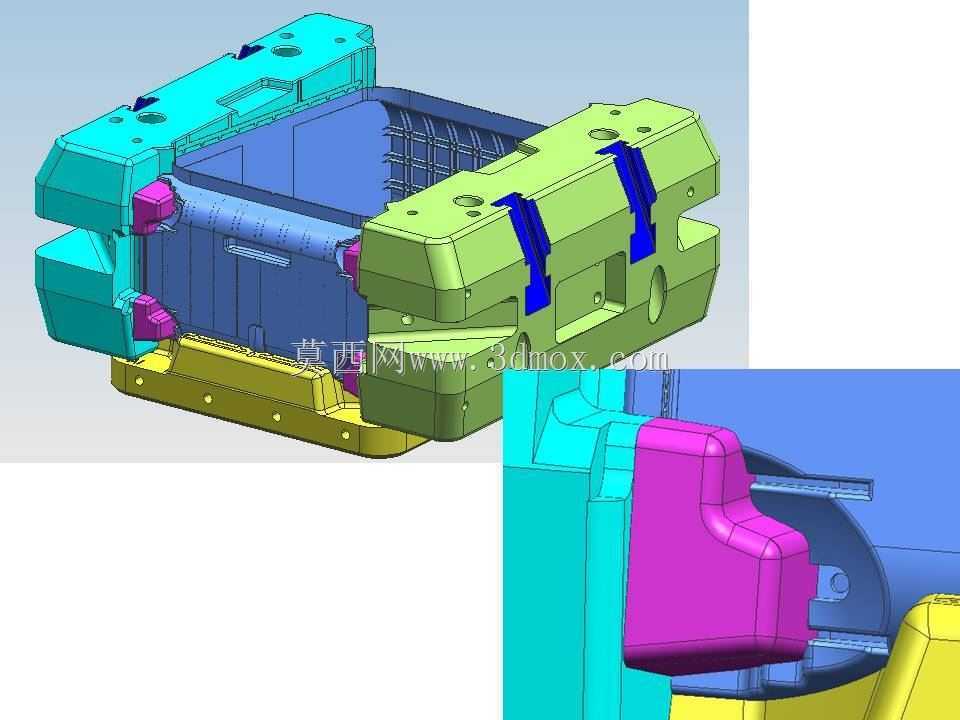

　　设计过程中没有采用传统的加大斜顶避空槽的方案，而是结合产品自身的结构特性做了适配：该款传感器壳体整体尺寸偏大，壁厚均匀具备一定的弹性变形余量，且后模侧的主型芯在开模初始阶段就会先完成与产品内壁的脱离，此时产品在型腔内有可控的变形空间，斜顶抽芯动作可以借助产品的微量弹性变形越过干涉点位，不需要额外增加复杂的二次抽芯滑块结构，既压缩了模具的整体外形尺寸，也减少了模具加工的工序与成本。

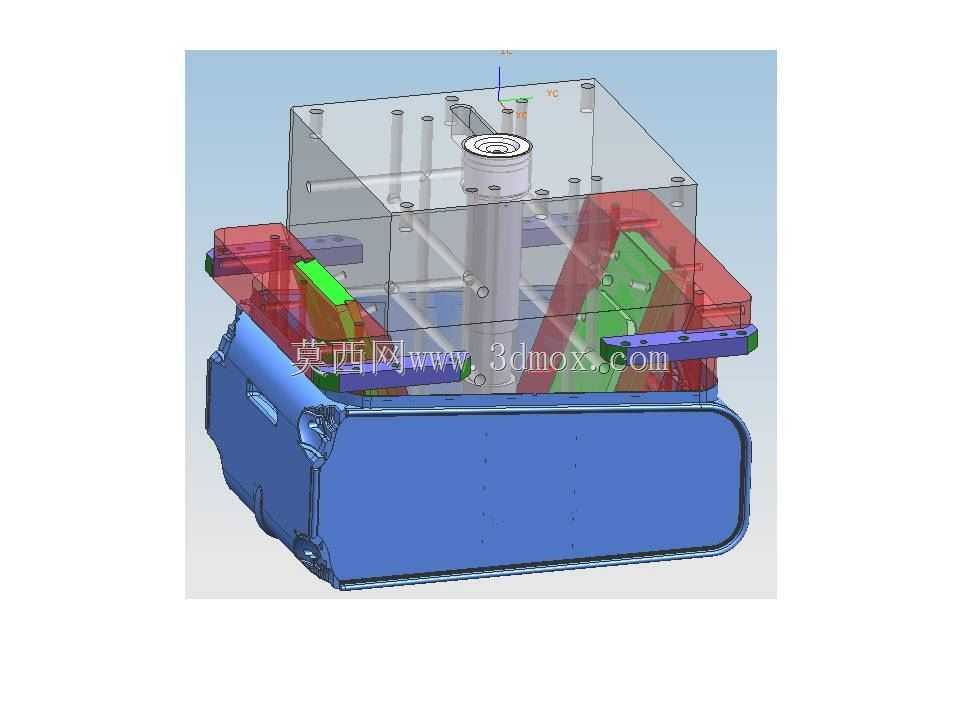

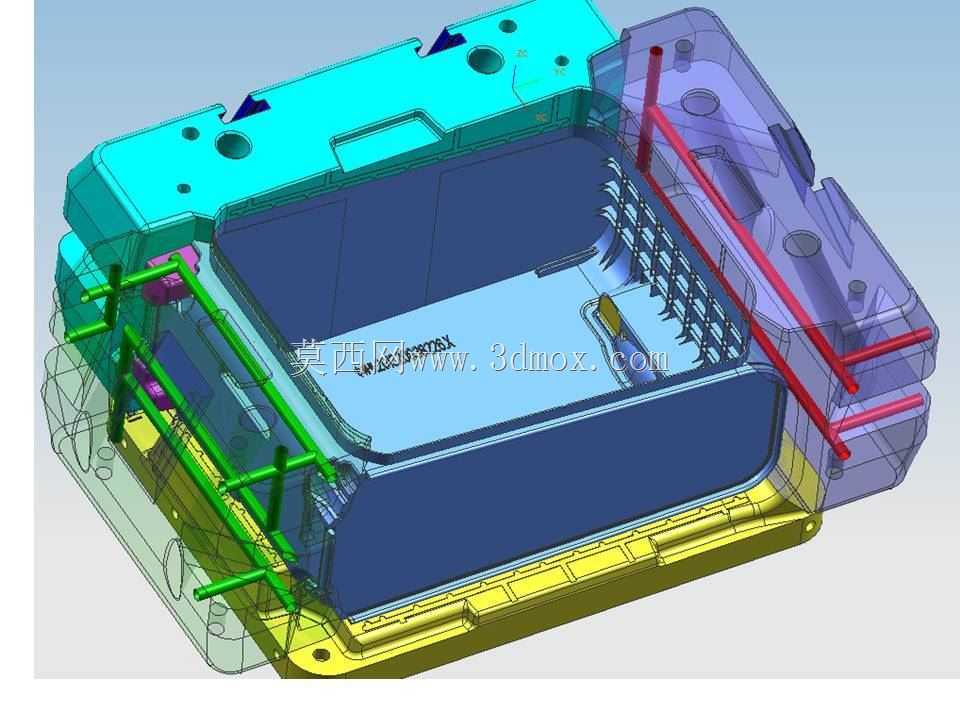

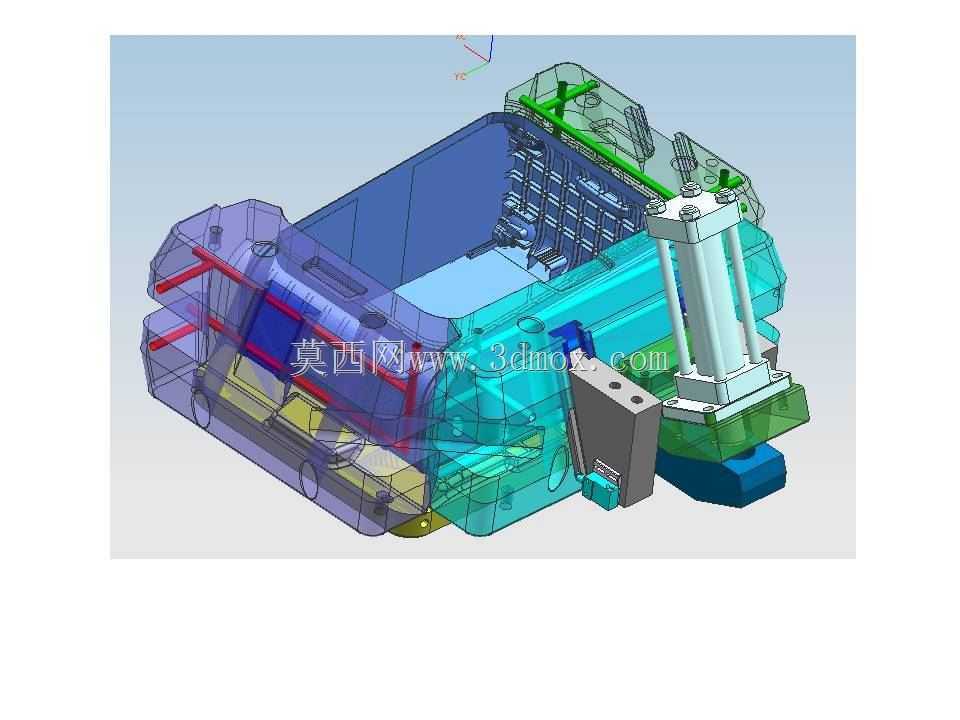

　　从安装边界来看，这套模具的模架尺寸适配常规200吨级注塑机的拉杆间距，码模槽、定位圈、浇口套的尺寸都符合行业通用安装标准，不需要对注塑机做额外改造就能直接上机生产。浇注系统采用侧浇口进料，熔体填充时可以顺着盒体的侧壁均匀流动，减少壳体表面的熔接痕与翘曲变形，冷却水道围绕型芯与型腔均匀排布，进出水回路做了差异化设计，保证模温均匀性，缩短成型周期。

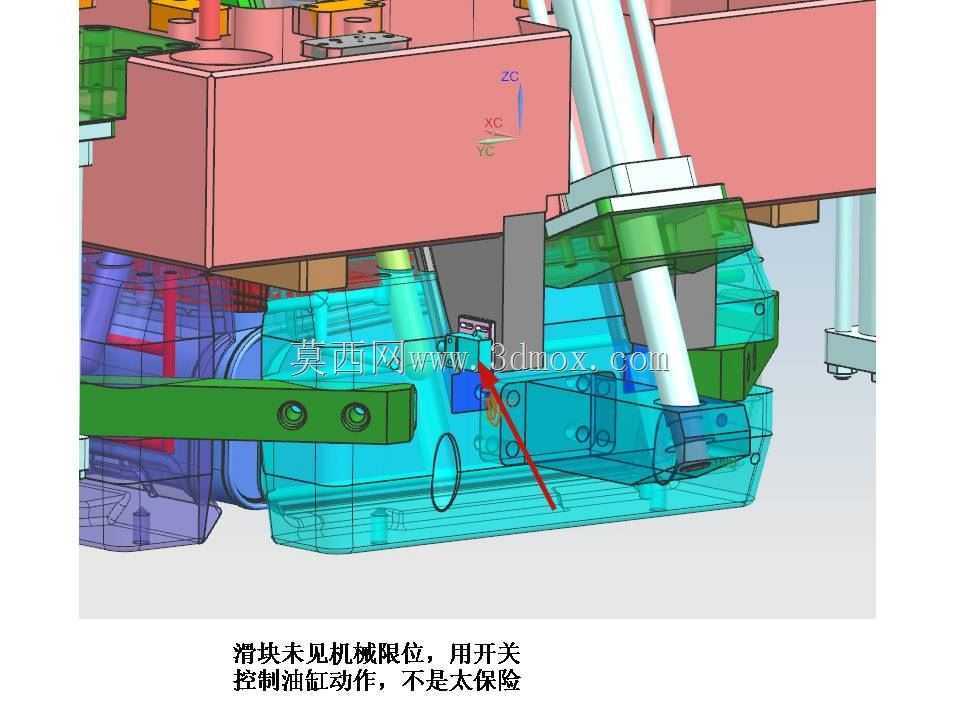

　　顶出结构采用斜顶顶出与顶针顶出结合的方式，斜顶在完成侧向抽芯的同时承担部分顶出力，顶针均匀布置在壳体的边缘与筋位下方，避免顶出时产品受力不均产生变形。导向结构除了常规的导柱导套外，斜顶滑块额外增加了耐磨导向块，减少长期生产中的磨损量，提升模具的使用寿命。这套结构的设计思路可以直接复用到各类大尺寸带侧凹的盒式塑件模具开发中，尤其是传感器、仪表外壳类对外观质量有要求的塑件生产场景，能有效平衡模具成本、生产效率与产品合格率三者的关系，避免为了规避小范围干涉就盲目增加复杂抽芯结构带来的成本上涨与维护难度提升问题。
