传感器安装用铝合金冲压固定支架

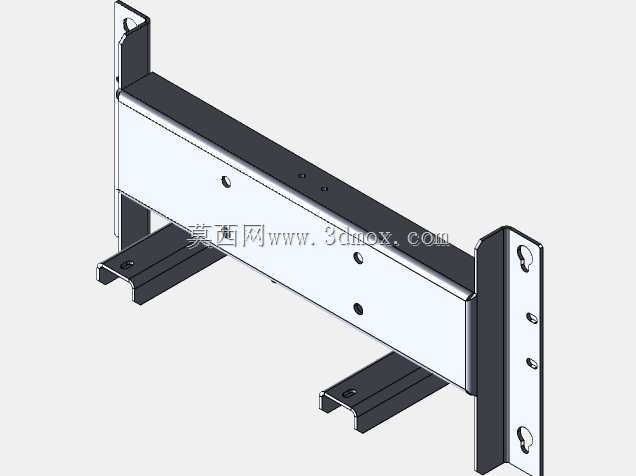

　　这款铝合金冲压支架主要面向工业传感检测场景的安装固定需求，常见于自动化产线的位置检测工位、设备内部传感模块的承载固定，也可适配小型工控元件的侧装、平装场景，替代传统焊接支架的笨重与精度不足问题。从实际使用角度看，支架主体采用长条形承载梁搭配双侧立式安装耳、底部两组伸出式固定脚的结构，承载梁平面预留多组规则排布的安装孔位，可适配不同外形尺寸的方形、矩形传感模块，通过螺丝直接锁附即可完成元件固定，无需额外加工转接板。双侧立式安装耳上开设多组等距安装孔，既可以通过耳片将整个支架固定在设备立面的型材、钣金立板上，也可反向利用耳片孔位挂载小型附属元件；底部伸出的固定脚带折弯翻边与安装孔，可直接搭在设备机架的平面基准上，

　　通过底部锁附实现平装固定，两种安装方式可根据设备内部空间灵活选择，无需修改支架本体结构。设计阶段优先考虑冲压工艺的成型可行性，主体板材选用铝合金材质，兼顾轻量化与结构强度，所有折弯处均预留合理的折弯内R角，避免冲压成型时出现应力开裂，板材表面做阳极氧化处理，提升耐锈蚀能力与表面硬度，适配工业车间多油污、多粉尘的使用环境。安装边界方面，支架整体为对称式结构，双侧安装耳的孔位同轴度公差控制在合理范围，底部固定脚的折弯高度一致，保证安装后承载梁平面的平面度，避免传感模块安装后出现倾斜导致检测精度偏差；承载梁上的孔位采用激光切割加工，孔位精度满足常规M3、M4螺丝的装配公差，无需二次扩孔即可完成装配。成型工艺上融合了折弯、激光切割、

　　无剪切冲压等工序，所有裁切边缘均做去毛刺处理，避免装配时划伤操作人员或元件线材，整体结构无冗余设计，在保证结构刚性满足承载需求的前提下，尽可能缩减板材用料与整体重量，降低对安装基面的负载要求，同时适配狭小设备舱内的安装空间，不会与周边走线、其他元件产生干涉。
