工业级接触式深度检测工装结构设计

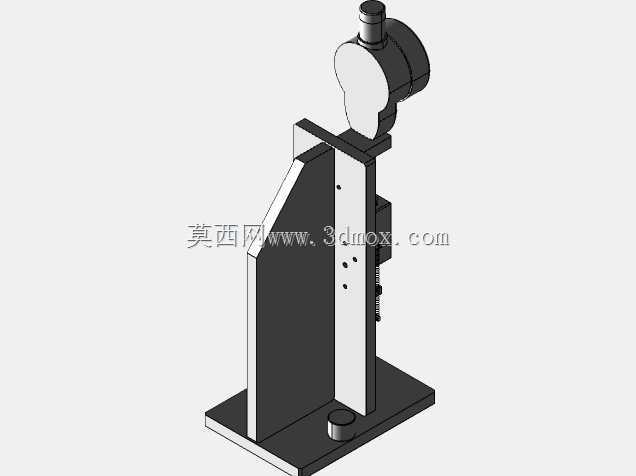

　　这套深度探测装置主要面向精密零部件加工产线的工位内尺寸检测场景，常见于3C零部件小五金件加工、汽车精密冲压件工序间检测环节，替代传统人工手持百分表的检测方式，降低人工读数误差，提升工序检测的一致性。整套装置采用立式安装布局，底部为整块平板式安装基座，基座预留标准安装孔位，可直接固定在流水线工位台架或者专用检测台面上，安装边界适配多数现有检测工位的台面尺寸，不需要对现有工位做大规模改造即可完成部署。装置的核心测量单元采用接触式位移传感结构，测量头垂直布置，配合上方的数显读数单元，可直接输出被测位置的深度尺寸数值，测量行程覆盖常规小零件的台阶深度、孔深、沉头尺寸检测需求，测量重复精度可满足精密零件工序检测的公差要求。设计过程中，

　　测量头的导向结构采用直线导轨配合复位弹簧，保证测量头下行接触工件时运动顺滑无卡滞，复位响应速度匹配产线节拍，不会出现测量头卡滞导致的工件刮伤或者检测数据失真问题。装置的立板支撑结构做了加厚处理，避免长期受测量反作用力出现结构变形，保证测量基准的长期稳定性，立板上预留了多组调节安装槽，可根据被测工件的实际高度调整测量单元的上下安装位置，适配不同高度规格工件的检测需求。工件定位模块设置在测量头正下方，采用快换式定位座设计，更换不同产品检测时只需要更换对应定位块即可完成换型，不需要重新校准整个测量单元的位置，大幅缩短产线换型的调试时间。整套结构的气动或者手动驱动模块布置在立板侧方，不占用测量区域的操作空间，

　　操作人员上下料时不会与驱动结构发生干涉，操作安全距离符合工位作业的人机工程要求。数显单元的安装角度做了倾斜调整，操作人员站在工位操作位置即可清晰读取测量数值，不需要侧身或者弯腰查看读数，降低长期作业的疲劳度。装置侧方预留了数据输出接口，可直接对接产线的SPC数据采集系统，实现检测数据的自动上传存储，不需要人工记录检测数值，满足数字化产线的数据追溯要求。整套结构没有冗余的复杂传动部件，日常维护只需要定期给导向导轨加注润滑脂、检查测量头的磨损情况即可，维护难度低，适合生产现场长期连续运行的使用场景。
