套管保险杠手动测试工装结构设计

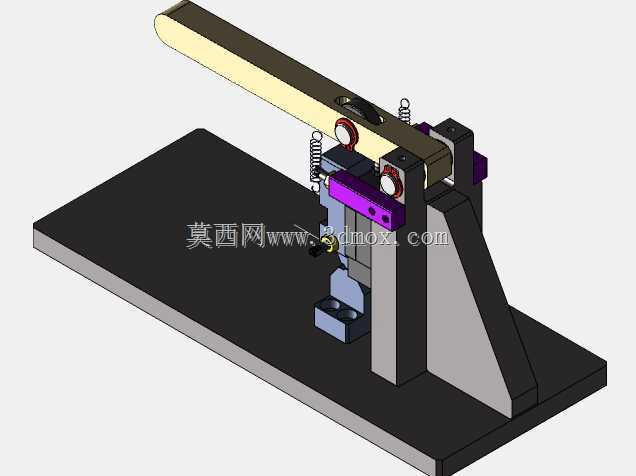

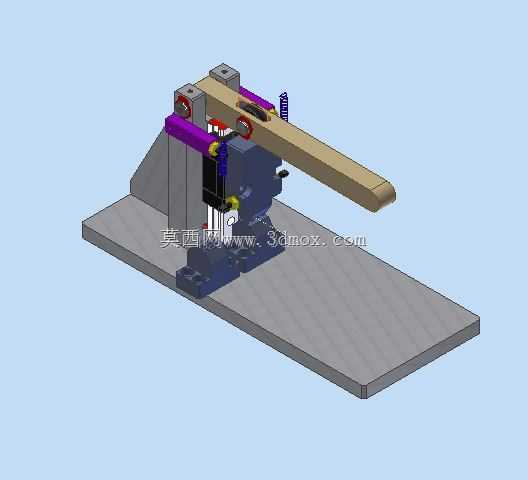

　　这套手动测试装置主要面向汽车零部件生产环节的套管保险杠性能校验场景，在零部件入厂复检、工序间抽检以及小批量试制品性能验证环节都能发挥作用，不需要接入复杂的气动或液压动力源，依靠手动操作即可完成缓冲部件的行程、阻尼反馈以及装配适配性的校验工作，很适合实验室小样本测试或者产线旁的快速抽检工位使用。从结构布局来看，整套装置以一块平整的钢制安装底板作为承载基准，所有功能组件都通过螺栓定位锁紧在底板上，安装时只需要保证底板平面度在每米0.1mm以内，就能满足整套装置的运行精度要求，不需要额外做复杂的地基调平处理。装置的核心执行部分采用杠杆式施力结构，长条形操作臂通过铰接支座固定在立式支撑座上，

　　操作人员下压操作臂末端即可带动前端的压头对放置在定位工位上的套管缓冲件施加额定压力，铰接位置配置了自润滑衬套，长期反复操作也不会出现卡滞或者旷量过大的问题。定位工位处设置了可调整的挡块与快速夹钳，能够适配不同外径规格的套管缓冲件装夹，不需要更换定制夹具就能覆盖一定尺寸范围内的工件测试需求，压头与工件接触的位置采用了软质非金属垫块，避免测试过程中压伤工件表面的涂装或者加工面。在施力路径上还集成了行程限位与阻尼反馈结构，操作臂下压过程中可以通过侧边的紫色弹性缓冲组件吸收过量的冲击载荷，防止操作人员施力过大造成工件或者装置本身的结构损坏，同时也能模拟实际装车状态下保险杠受到冲击时的缓冲受力路径，让测试得到的反馈数据更贴近真实使用场景。

　　整套装置的外形轮廓在长宽高方向上预留了足够的操作空间，安装时不需要考虑周边设备的干涉问题，操作侧预留的空间足够操作人员完成工件取放、施力操作以及测试数据的目视读取，支撑座采用一体式铣削加工成型，整体刚性足够承受手动操作时的最大施力载荷，长期使用不会出现结构变形导致的测试精度偏差。设计过程中优先考虑了操作的便捷性与维护的简易性，所有铰接点都预留了润滑注油孔，易损的缓冲垫块、衬套都采用标准件选型，后期维护更换不需要单独定制加工零件，能够降低装置的全生命周期使用成本，对于没有配置自动化检测线的中小批量生产场景来说，这种手动测试装置的投入成本低、部署灵活，完全能够满足常规的产品性能校验需求。
