UR5协作机器人拾取放置夹具结构

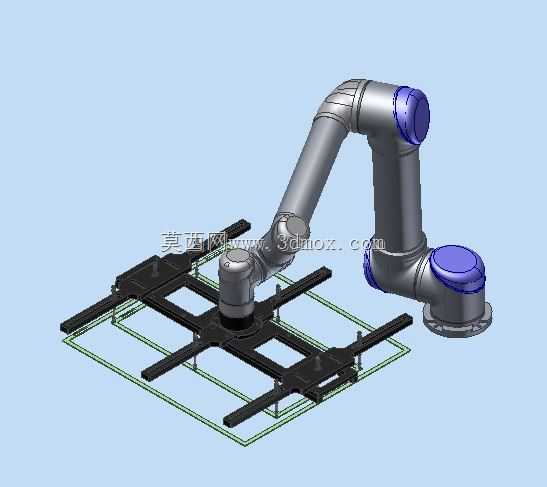

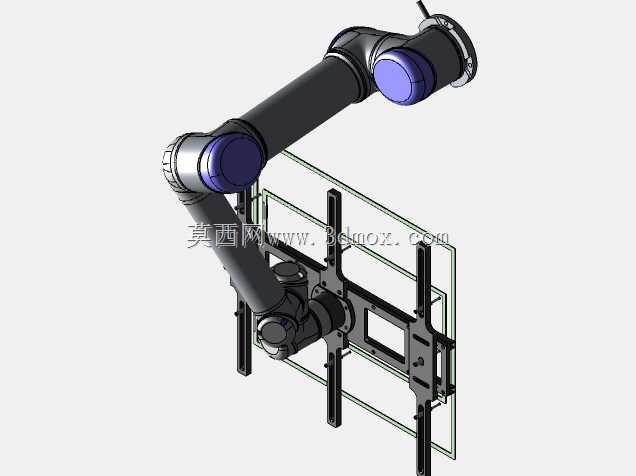

　　这套适配UR5协作机器人的拾取放置夹具，主要面向3C电子面板、光伏边框类轻薄规整工件的上下料转运场景，在产线中承担工件从料架到加工工位、或是工序间流转的拾取与精准放置动作，替代人工完成重复性高、定位精度要求稳定的搬运动作。从结构设计来看，整套夹具采用框架式承载主体，多组平行布置的吸附支臂沿主体框架对称分布，支臂上预留的安装位可根据工件实际外形调整吸附点位的间距与位置，适配不同长宽尺寸的框型、板型工件，无需整体更换夹具主体即可完成小范围的产品换型适配。夹具与UR5机器人末端的连接采用标准法兰对接结构，安装面的定位止口与UR5末端输出法兰尺寸完全匹配，安装时无需额外加工转接板即可完成装配，对接面的螺栓孔位采用圆周均布设计，

　　可根据产线布局需求调整夹具的初始安装角度，规避周边设备的干涉边界。整套夹具的外轮廓在完全伸展状态下，横向跨距可覆盖常规1米以内的板件拾取范围，竖直方向的厚度控制在120mm以内，在机器人进入狭窄料架取件时，不会与料架层板、侧边导向结构发生剐蹭，适配常见的层间距150mm以上的堆叠料架使用。吸附支臂的末端采用真空吸附作为拾取动力，支臂本身采用轻量化的铝合金型材加工，在保证结构刚性的前提下尽可能降低夹具整体重量，确保整套夹具加工件的总负载处于UR5机器人的额定负载范围内，避免长时间运行造成机器人关节过载损耗。设计过程中对夹具的重心位置做了配平调整，整套夹具的重心与机器人法兰中心轴线重合，机器人高速转运过程中不会产生额外的偏载力矩，

　　运动轨迹的重复定位精度可控制在±0.1mm以内，满足精密装配、精准上料的工位要求。框架主体的边角位置均做了倒圆角处理，避免调试过程中剐蹭操作人员或是周边设备，气管走线沿框架内侧的走线槽布置，不会在机器人运动过程中出现管线拖拽、缠绕的问题，所有外露的紧固件均采用内六角圆柱头螺钉，螺钉头部不突出安装面，减少运行过程中的勾挂风险。在实际产线应用中，这套夹具可配合视觉定位系统完成散乱堆叠工件的拾取，也可适配固定料位的定点上下料工位，支臂上的吸附点位可根据工件的承重分布调整数量，针对大尺寸薄板工件可增加吸附点避免工件转运过程中出现形变，针对小尺寸工件可拆除多余支臂减轻夹具自重，整体结构的拓展性较强，可覆盖多类轻薄工件的拾取放置需求。
