台式气密性泄漏检测试验装置结构

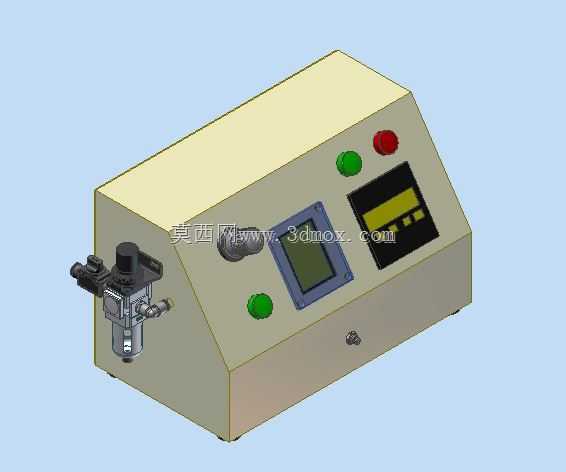

　　这款台式泄漏测试装置主要面向中小零部件的气密性、密封性能检测场景，常见于消费电子防水件、汽车小型密封组件、气动管路接头、医疗器械密封件的产线工位快速检测环节，可直接放置在常规工作台面使用，无需额外搭建大型机架，适配小批量多品种的检测作业需求。从结构设计来看，整机采用斜切式操控面板布局，操作人员在坐姿作业状态下，视线可自然覆盖面板上的所有操控元件与显示区域，无需刻意俯身或抬臂操作，符合工位作业的人机工程要求。机身左侧集成安装了气动调压阀组，包含过滤调压组件与快插气路接口，外接压缩气源后可直接调节测试压力，气路元件外置的设计既方便日常维护时更换滤芯、排查气路泄漏点，也能缩短气路路径，减少压力损耗带来的检测误差。

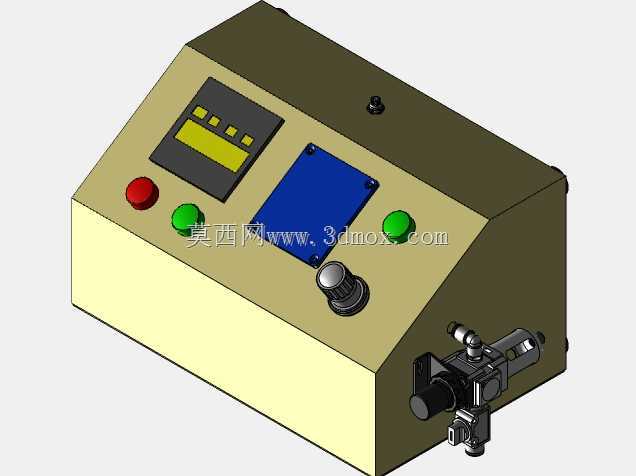

　　面板区域的元件排布遵循操作频次优先级，启停控制按钮布置在面板靠近操作人员的下侧区域，急停按钮设置在面板右上角的醒目位置，符合安全操作规范；两块显示模块分别对应参数设置与测试结果显示，其中带按键的数显模块可设置测试压力、保压时长、泄漏阈值等参数，另一块显示屏可实时显示当前压力值、泄漏量等动态数据，方便操作人员快速判断工件合格状态。整机外壳采用钣金折弯焊接成型，边角做了圆弧过渡处理，避免工位作业时的磕碰划伤，底部预留了安装固定孔位，可根据使用需求通过螺栓固定在工作台面，也可直接放置使用，整机深度尺寸适配常规600mm进深的工作台，放置后不会占用过多工位操作空间，前方预留的操作区域可方便操作人员取放待测试工件、连接测试气路接头。

　　设计时将气路与电控模块做了分腔布置，气动元件布置在机身左侧腔室，电控主板、接线端子布置在机身右侧腔室，中间设置隔板分隔，避免气路凝露、漏气影响电控元件的使用寿命，机身侧面预留了散热槽孔，可保证长时间连续作业时电控腔室的热量及时散出，维持设备运行稳定性。设备的测试逻辑可通过面板参数灵活调整，可适配直压式泄漏检测、差压式泄漏检测的不同工艺需求，外接测试夹具后即可完成对应工件的密封性能检测，整体结构紧凑，维护便捷，适合产线旁的定点检测工位使用。
