12bar气源过滤调压阀三维结构设计

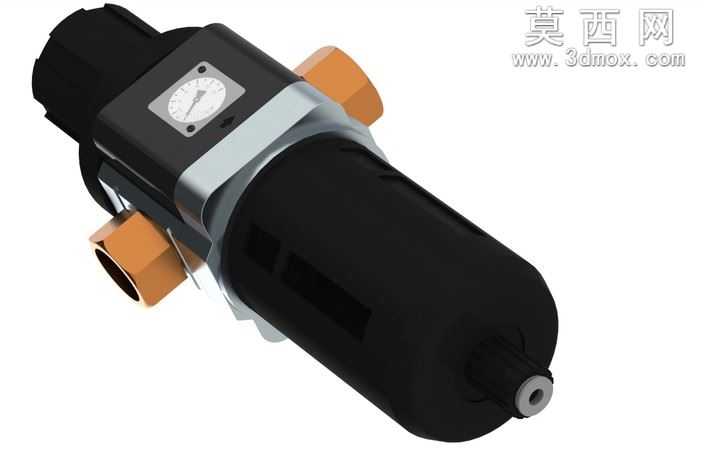

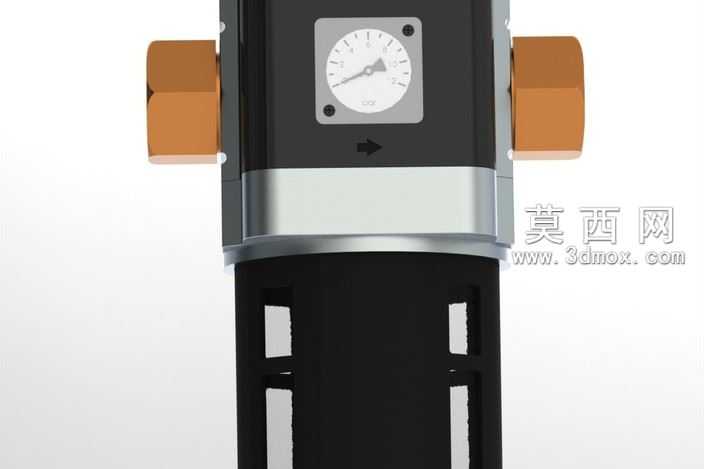

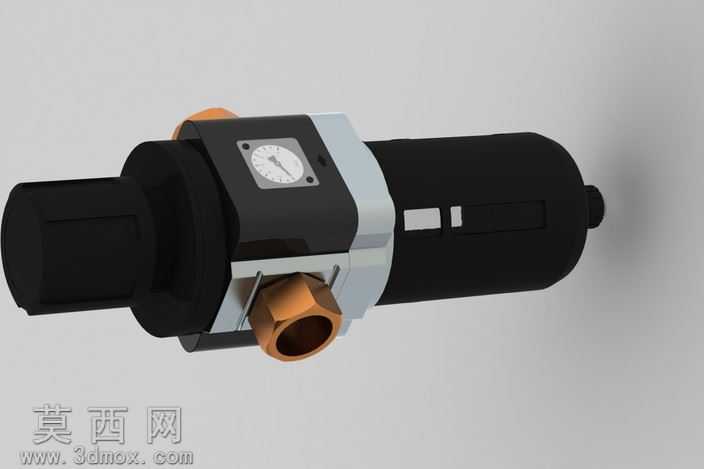

本作品为12bar规格气源过滤调节器的三维参数化模型，建模过程严格遵循气动元件行业设计规范，采用自顶向下的装配设计思路完成整体结构搭建。首先依据气动系统气源处理单元的功能需求，拆分出压力表显示模块、压力调节腔体、过滤滤芯仓、进出气连接端四大核心功能模块，逐一完成各零件的特征建模：主体承压外壳采用拉伸加切除特征构建，精准还原壳体上的流体通道、安装卡槽与密封槽结构，表面做哑光硬质阳极氧化质感的材质赋予，还原工业气动元件的金属壳体质感；两侧进出气端的铜质接头单独建模，采用旋转加螺纹扫描特征还原外螺纹连接结构，材质赋予黄铜金属属性，添加细微的表面拉丝纹理提升真实感；正面嵌入式压力表模块单独构建表盘、指针、表蒙零件，表盘刻度按照0-16bar量程做精准贴图映射，指针做偏转角度约束可直观展示压力指示状态，表蒙采用半透明玻璃材质，添加轻微的环境反射效果提升渲染真实度。中部银色装饰环采用金属镀铬材质，设置高反射率参数还原金属亮面质感，下部过滤仓的镂空观察窗采用薄壁切除特征构建，透明视窗部分采用半透明工程塑料材质，可直观展示内部滤芯的安装空间。模型整体装配约束完全按照实际产品装配关系设置，各零件间无干涉错位，流体通道走向完全符合气动元件的流通逻辑，箭头标识清晰标注气流方向，符合工业产品的标识规范。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮主体轮廓，辅助光源补全暗部细节，环境光添加轻微的HDR环境反射，让金属材质与塑料材质的质感区分清晰，整体渲染效果还原工业产品的实物质感，可用于气动系统原理演示、产品选型展示、装配教学等场景，模型结构完整，各特征参数可编辑，能够支持后续的工程图导出、结构优化改型等设计工作。
