便携透明瓶装消毒凝胶外观结构建模

　　日常办公、公共出行场景下，随身手部清洁类用品的容器结构设计，一直是日化包装领域结构工程师需要兼顾实用性与外观质感的细分方向。这款透明瓶装清洁凝胶的三维建模，完整还原了便携装日化容器的全部结构细节，从瓶身的曲面弧度到瓶盖的咬合结构，都按照实际量产产品的尺寸边界做了1:1的还原。

　　从实际使用场景出发，这类便携装容器需要兼顾口袋、小包内的携带防漏需求，同时要满足单手握持开启的操作便利性，建模过程中首先对瓶身的握持曲面做了曲率优化，瓶身中部做了微收腰处理，直径控制在适合成年人单手握持的范围，避免放在随身包内与钥匙、耳机等物品剐蹭时出现应力集中导致的瓶身开裂。瓶身采用高透PET材质的壁厚设定，整体壁厚均匀控制在1.2mm，既保证了透明材质的通透观感，也能满足灌装后运输堆叠的强度要求，瓶底做了内凹的加强筋结构，避免放置时底面不平整出现晃动感，同时内凹结构可以在灌装流水线的输送工位上实现精准定位，适配常规日化灌装线的卡瓶工位尺寸。

　　瓶盖部分采用了翻盖式的一体结构设计，与瓶口的螺纹配合做了标准的28mm牙口适配，这个尺寸是目前便携日化容器的通用瓶口规格，可以直接适配市面上多数同规格的泵头、旋盖配件，降低后续开模的配件采购成本。瓶盖顶部的防滑齿做了0.3mm的凸起高度，间距控制在1.5mm，既保证拧开时的摩擦力足够，也不会因为齿距过密导致积灰难以清洁。瓶盖与瓶身之间的连接铰链做了薄壁活页结构，反复开合的疲劳寿命按照日常使用场景做了结构冗余，避免多次开合后出现断裂。

　　瓶身的标签区域做了内凹的贴标位，深度控制在0.1mm，刚好可以容纳铜版纸标签的厚度，贴标后标签边缘不会因为日常摩擦出现起翘，标签区域的曲面做了展平处理，适配自动贴标机的滚贴工艺，不会出现贴标褶皱、气泡的问题。瓶内的液体部分按照实际凝胶的灌装量做了液位模拟，灌装液位控制在瓶肩以下5mm的位置，预留出运输过程中温度变化导致的液体膨胀空间，避免高温环境下瓶内压力升高导致漏液。

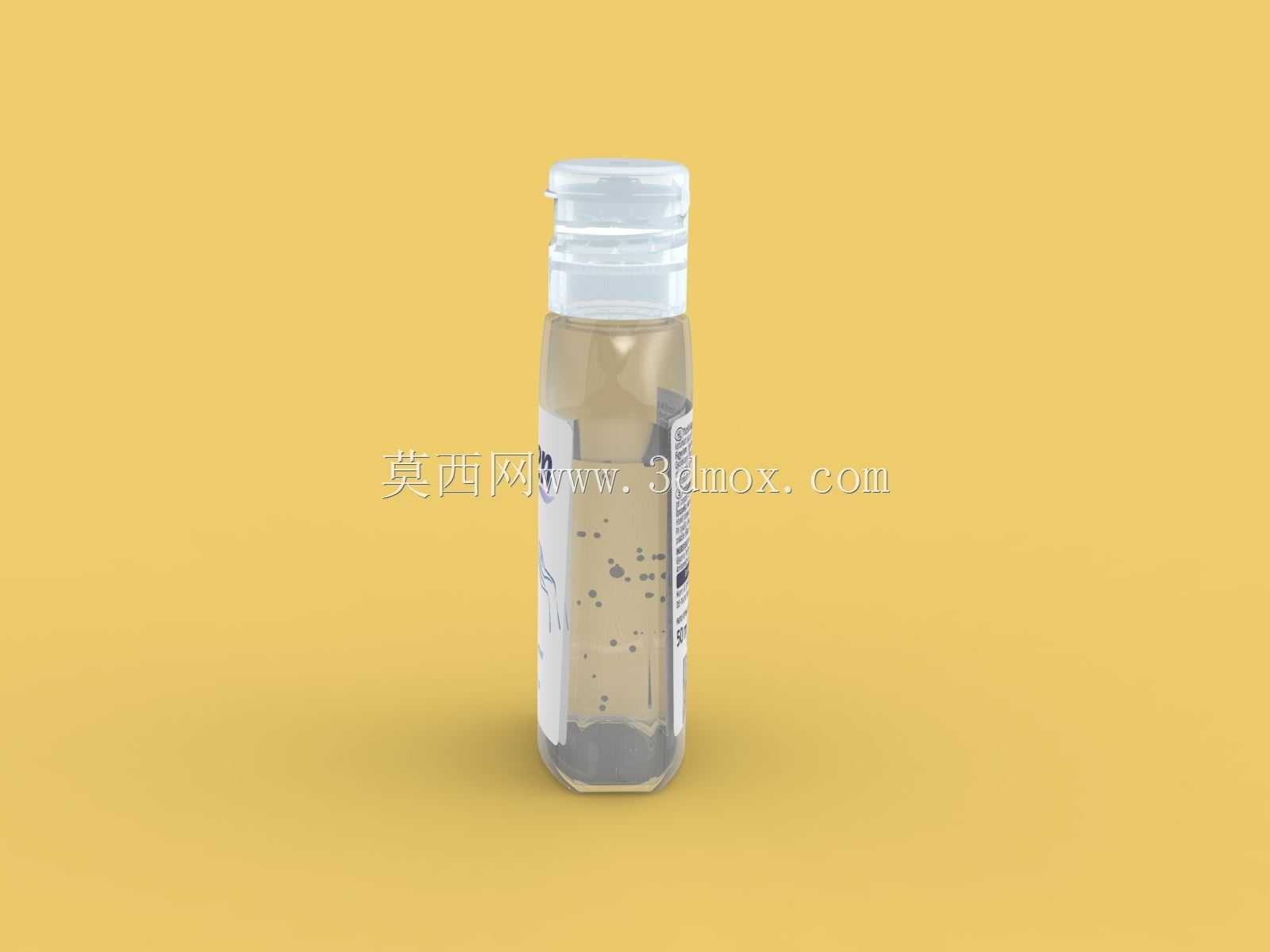

　　从建模的结构细节来看，整个瓶体的拔模角度统一做了1.5度的设定，所有转角位置都做了R0.5以上的圆角过渡，既满足注塑成型的脱模要求，也避免锐角位置在使用过程中划伤手部。瓶身的透明度、瓶盖的半透明磨砂质感都做了对应的材质参数设定，渲染效果可以直接用于产品包装的方案评审，不需要额外调整材质参数。

　　这类便携清洁用品的容器设计，往往容易被忽略的是跌落测试的结构强度，建模过程中对瓶身的四个边角位置做了壁厚加厚处理，从1.2mm逐步过渡到1.8mm，模拟1.2米高度自由跌落到水泥地面的受力场景，边角位置的加厚可以有效吸收冲击能量，避免瓶身开裂漏液。同时瓶口位置的密封环做了双层凸起结构，与瓶盖内的密封垫片配合后，可以实现倒置不漏水的密封效果，满足随身放在包内携带的防漏要求。

　　在实际的产品开发流程中，这类三维模型可以直接用于结构手板的3D打印验证，也可以导入模流分析软件做注塑成型的工艺模拟，提前预判注塑过程中可能出现的缩痕、困气问题，减少后续开模的改模次数。模型的曲面全部采用G2连续的曲率过渡，没有碎面、尖角的问题，导出不同格式的文件都可以直接用于后续的结构评审、渲染出图等工作环节，不需要额外做曲面修复。
