轴向带边嵌入式压力表三维数模设计

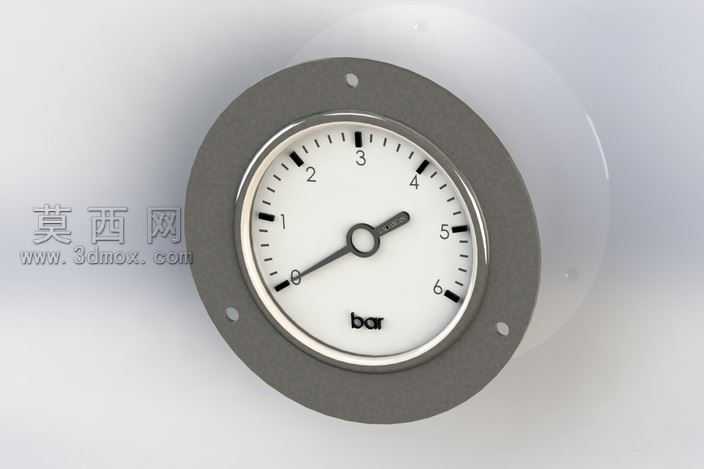

本作品为轴向带边安装式压力表的三维参数化建模作品，建模过程严格遵循工业压力表的实际结构比例与安装规范，完整还原了该类压力测量仪表的全部核心结构。建模阶段首先完成表盘安装法兰的结构绘制，采用带圆角的圆形法兰结构，均匀布置三个安装定位孔，用于实现面板嵌入式的固定安装，法兰边缘做倒角处理，避免安装过程中的锐边划伤，法兰厚度符合常规工业压力表的安装尺寸要求。其次完成表壳主体的建模，表壳采用圆筒形结构，与前端法兰做一体化布尔运算处理，保证结构的整体性，表壳内壁预留表盘衬圈、机芯组件的安装限位台阶，还原真实产品的装配逻辑。表盘部分的建模严格还原刻度标识细节，0-6bar的量程刻度均匀分布，刻度线做长短区分处理，对应整数刻度位设置阿拉伯数字标识，表盘中心预留指针转轴的安装孔位，表盘下方印刷bar单位标识，还原真实压力表的读数界面特征。指针组件采用偏心配重结构设计，指针尾部做平衡配重处理，保证压力波动过程中指针转动的平稳性，指针与转轴的配合结构做细节还原，还原真实指针的压装固定方式。表蒙部分采用透明材质建模，设置轻微的边缘倒角与反光属性，还原玻璃或PC材质表蒙的通透质感。材质渲染阶段，安装法兰采用喷塑哑光深灰金属材质，模拟工业仪表常用的铸铝喷塑外壳质感，设置细微的颗粒粗糙度参数，还原真实喷涂表面的漫反射效果；表盘采用哑光乳白色工程塑料材质，刻度标识采用黑色印刷质感，设置轻微的墨层厚度效果提升真实感；指针采用黑色哑光金属材质，转轴部分做亮面金属镀铬处理，突出转轴的金属质感；表蒙采用高透明PC材质，设置合适的折射率与轻微的环境反射效果，模拟真实透明件的光学表现。整体建模采用全参数化草图驱动，各部分结构尺寸可根据实际量程、安装规格需求快速调整，模型装配关系完整，无破面、重叠等建模缺陷，可直接用于工业设备的面板布局装配演示、产品宣传渲染素材制作、压力表安装干涉检查等场景，完整还原了轴向带边压力表的外观特征与结构细节，能够直观展现该类压力测量仪表的安装形态与外观特点。
