红黑外壳钢卷尺日常测量工具三维设计

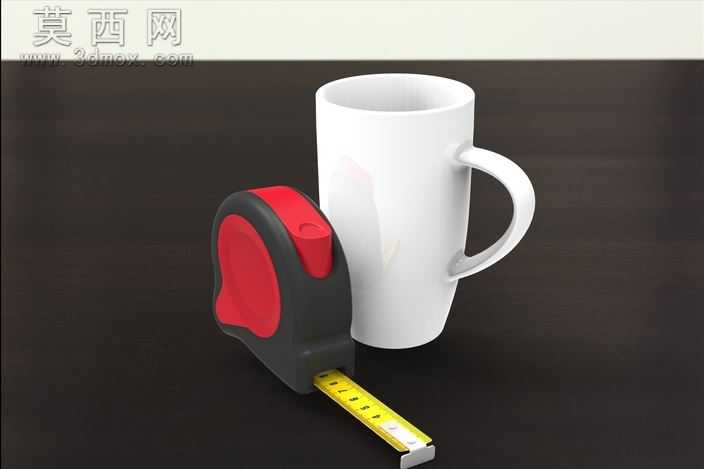

本次三维设计围绕日常通用的手持钢卷尺展开，采用SolidWorks完成全参数化建模，整体还原了市面主流款自锁式钢卷尺的完整结构与外观质感。建模过程首先从尺壳的曲面造型入手，针对红黑拼色的人体工学握柄轮廓，通过多组样条曲线勾勒外轮廓边界，再使用放样、曲面填充等命令构建流畅的弧面过渡，还原尺壳贴合手掌握持的凹陷弧度，避免生硬棱角带来的违和感；红色的制动按键部分单独建模，精准匹配尺壳上方的按键安装槽位，预留出按键按压的活动间隙，还原实际产品中按键的凸起高度与边缘倒角细节。尺带部分采用薄壁拉伸命令构建基础形态，表面的刻度标识通过贴图与浅浮雕结合的方式呈现，还原钢卷尺尺带拉出后的平直形态，尺带端部的金属挂钩单独建模，还原挂钩的弯折结构与挂孔细节，精准对齐尺带前端的连接位置。内部的卷簧结构做了简化示意建模，保证整体结构的完整性同时避免不必要的冗余面数，提升模型的渲染与使用效率。材质渲染阶段，尺壳黑色部分采用磨砂哑光塑料材质，添加细微的颗粒质感模拟日常塑料尺壳的防滑触感，红色的按键与尺壳装饰部分采用稍亮的半哑光硬质塑料材质，通过粗糙度参数的差异区分两种塑料的质感区别；尺带部分采用亮面金属烤漆材质，添加轻微的反光效果还原钢卷尺尺带的金属质感，端部金属挂钩采用拉丝不锈钢材质，添加细微的拉丝纹理提升真实感，白色马克杯作为场景搭配道具采用光滑白瓷材质，通过柔和的环境光反射突出陶瓷的温润质感。场景搭建采用深色哑光桌面作为承载面，布置三点式柔和打光，主光源从侧上方打亮卷尺的主体轮廓，补光弱化阴影区域的死黑部分，轮廓光勾勒尺壳的边缘弧度，最终渲染出贴近日常实物观感的展示效果，完整还原了这款常用测量工具的外观特征与结构细节，可作为五金工具类素材、产品展示演示使用。
