自定义叉车专用三辐式金属车轮结构设计

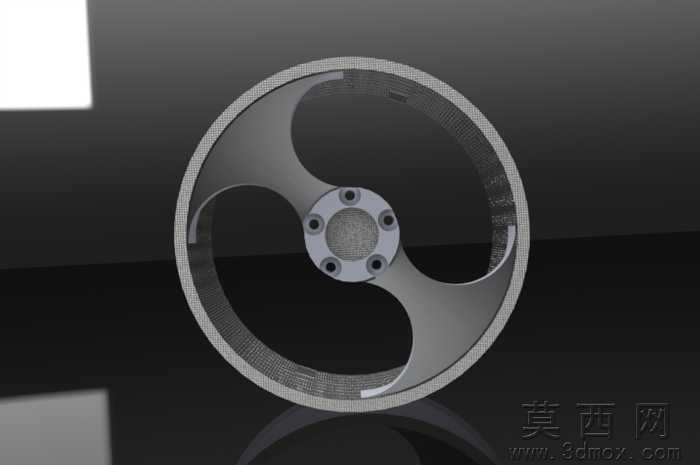

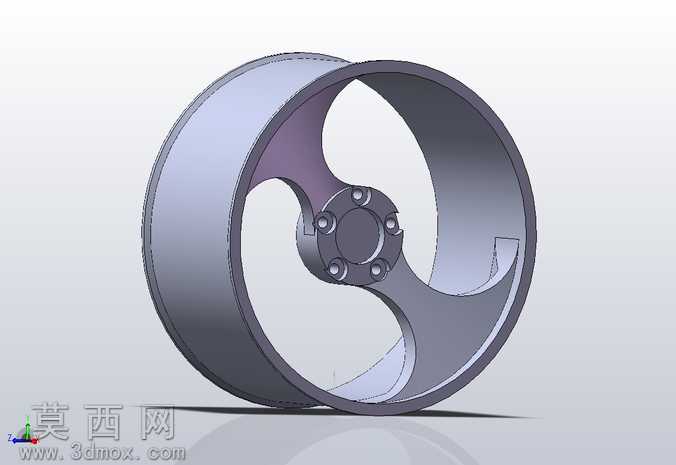

该作品为针对叉车使用场景定制设计的三辐式金属车轮，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业车轮的尺寸匹配逻辑，对轮辋、轮辐、安装法兰三大核心模块进行独立草绘后装配组合，确保各部件间的配合公差符合叉车行走机构的装配要求。轮辋部分采用等厚度环形结构设计，建模时通过回转特征生成基础轮廓，边缘处做圆角过渡处理，避免应力集中问题，同时预留轮胎安装的限位台阶，保证轮胎装配后的贴合度与稳定性。轮辐部分采用三瓣式弧形镂空结构设计，区别于传统多辐条车轮，该结构在保证整体结构强度的前提下大幅降低了车轮自重，每片轮辐的曲面均通过放样特征生成，弧面过渡顺滑无棱角，既可以分散车轮承载时的径向载荷，也能减少车轮转动过程中的风阻影响，适配叉车厂区内中低速行驶的使用需求。中心安装法兰部分采用圆盘式结构，均匀分布六个螺栓安装孔，孔位尺寸与叉车桥壳的安装轴头完全匹配，法兰中心设置定位凸台，确保车轮安装时的同轴度，避免转动时出现偏摆抖动问题。材质渲染阶段，整体车轮赋予哑光金属钢材质，调整金属粗糙度与反射参数还原工业金属的真实质感，轮辋外边缘做细微的纹理处理模拟实际机加工后的表面效果，中心法兰区域做略微提亮处理突出安装结构的细节，渲染时采用柔和的侧方打光，清晰呈现轮辐曲面的光影过渡与结构层次，直观展示各部分的结构形态。设计过程中充分考虑叉车的重载使用需求，对轮辐与轮辋的连接位置做加厚处理，通过结构优化让载荷可以均匀传递到整个轮体，避免局部受力过大出现变形断裂问题，镂空结构同时也方便日常使用中清理轮体附着的杂物，适配厂区复杂的作业环境。
