机用固定式台虎钳结构三维设计作品

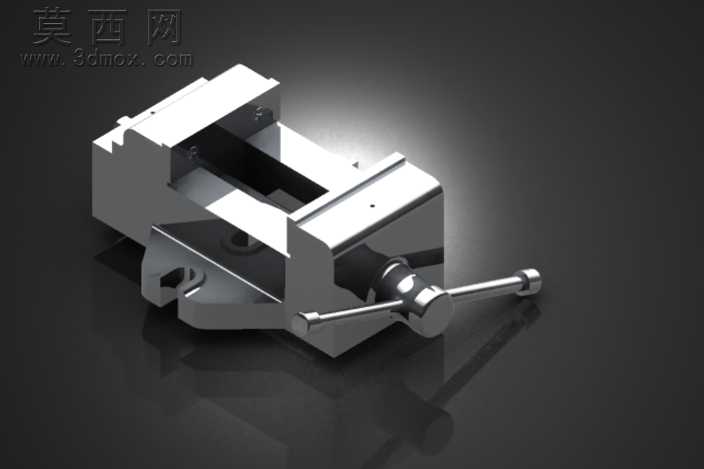

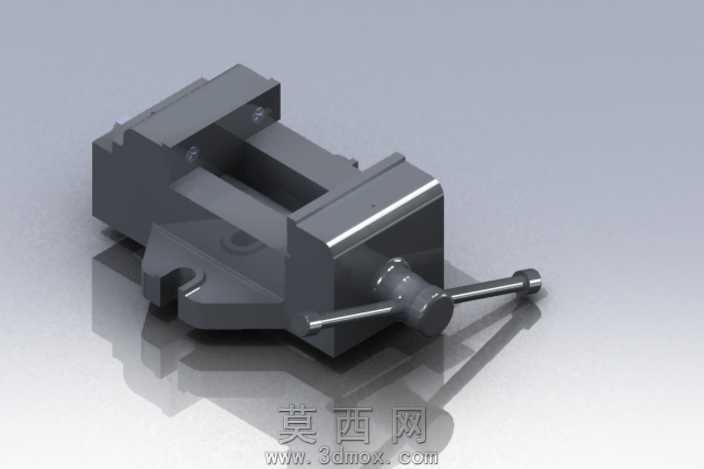

本作品为机用固定式台虎钳的三维结构设计，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了台虎钳从固定钳身、活动钳身、丝杠传动副、钳口板到底座锁紧结构的全部零部件。建模阶段采用自底向上的装配设计思路，先逐一完成单个零件的特征建模：固定钳身部分通过拉伸、切除、倒角等基础特征构建出承载基体与导轨槽结构，对安装孔位、钳口定位槽的尺寸公差配合进行了合理预留；活动钳身部分重点还原了与导轨配合的滑动接触面、丝杠螺母安装位的结构特征，保证滑动副的运动逻辑符合实际使用状态；丝杠传动部分采用螺旋线扫描配合螺纹切除特征构建传动螺纹，还原了梯形丝杠的传动结构，同时对摇把、锁紧手柄等操作件做了符合人体工学的外形处理。材质与渲染阶段，针对不同零部件的实际材质赋予对应材质属性：钳身、底座等铸铁部件赋予哑光铸铁材质，还原铸铁件表面细微的颗粒质感与深灰金属色泽；丝杠、手柄等钢制部件赋予抛光钢材材质，体现金属加工面的反光特性；钳口板部分赋予淬火钢材质，表面做网格防滑齿的细节刻画，还原工装夹具钳口的防滑结构。整体渲染采用影棚柔光环境，通过多角度光源投射突出零件的结构轮廓与装配关系，阴影效果柔和自然，清晰展现各部件的装配层级与运动逻辑。设计过程中重点考量了台虎钳的实际功能实现：活动钳身沿固定钳身导轨的直线滑动行程符合常规机用虎钳的开口范围，丝杠转动带动活动钳身进给的传动关系在装配体中做了运动约束验证，钳口板的可拆卸结构、底座的安装定位结构均完整还原，确保模型不仅具备外观展示效果，更能清晰体现台虎钳作为机床通用工装的工作原理与结构组成，可作为机械结构教学、工装设计参考的数字化三维模型使用。
