深沟球滚动轴承三维结构设计

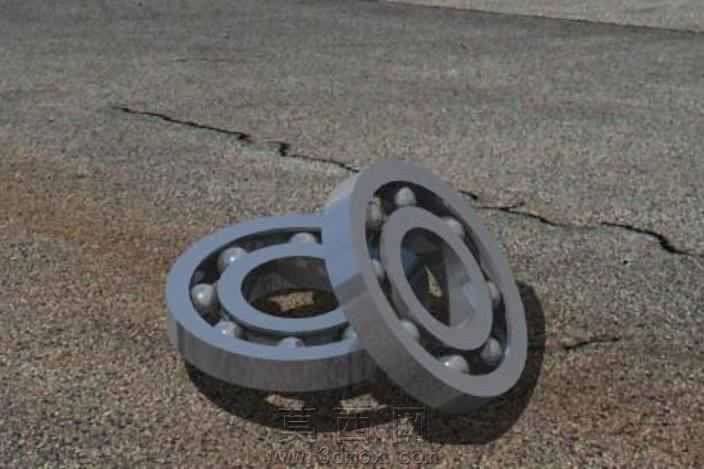

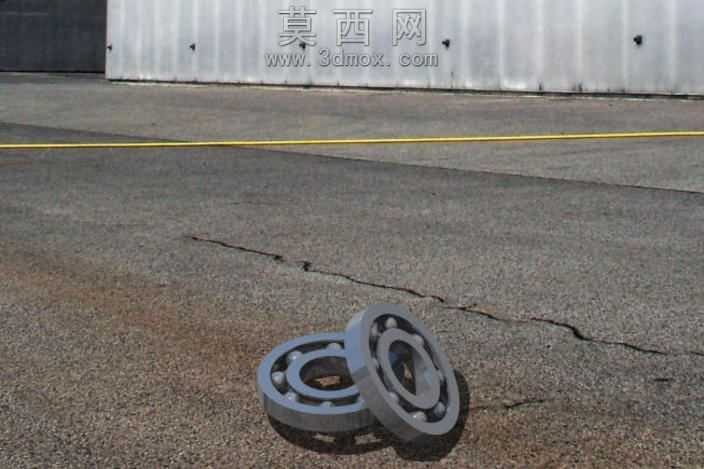

本作品为深沟球滚动轴承的三维建模设计成果，建模阶段先梳理轴承的核心组成结构，将整体拆分为内圈、外圈、滚动钢球、保持架四个独立构件分别构建。首先绘制内圈与外圈的截面轮廓草图，通过旋转凸台特征生成内外圈的基础实体，再针对滚道位置做精确的曲面切除，保证滚道的圆弧曲率与钢球直径完全匹配，预留出合理的装配间隙，满足滚动体的转动需求。滚动钢球采用标准球体特征生成，尺寸严格参照通用深沟球轴承的参数规范，保证同规格钢球的尺寸一致性。保持架部分通过绘制兜孔的环形阵列草图，拉伸生成基础框架后做圆角过渡处理，避免尖锐棱角造成的应力集中，同时保证每个兜孔可以恰好容纳一颗钢球，对滚动体起到均匀分隔、引导转动的作用。建模完成后对各构件做装配约束，将内圈、外圈设置为同轴配合，钢球与内外圈滚道设置相切配合，保持架与钢球设置位置约束，完成装配后验证整体转动自由度，确保内圈与外圈可以围绕轴线顺畅相对转动，无卡滞、干涉问题。渲染阶段为不同构件赋予差异化材质：内外圈与钢球采用高铬轴承钢材质，调整金属粗糙度参数模拟精加工后的金属光泽，表面添加细微的磨削纹理提升真实感；保持架采用冲压钢板材质，设置略低的反光度体现冲压件的表面质感。场景搭建选用粗糙水泥地面作为承载面，添加柔和的环境漫反射光照，搭配定向主光源投射出自然的阴影，突出轴承的金属质感与结构层次，同时制作了线框显示效果，可直观展示内部构件的装配关系与轮廓结构。整体设计遵循通用轴承的尺寸规范，结构简洁合理，可用于机械结构教学演示、装配场景搭建等用途，完整还原了深沟球轴承的核心结构特征与工作形态。
