电脑键盘按键注塑模具结构设计方案

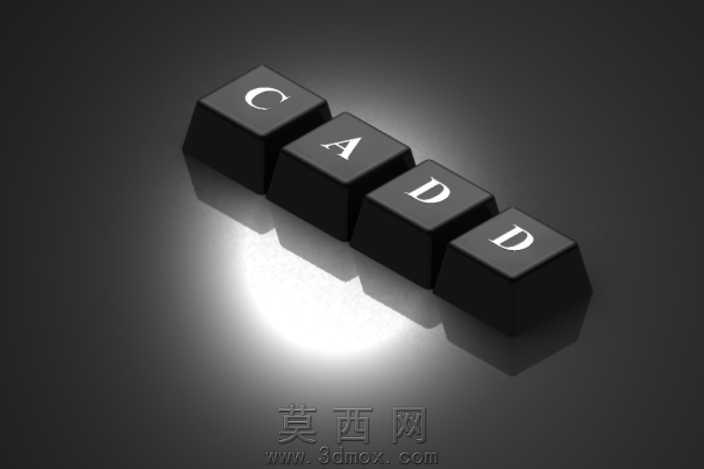

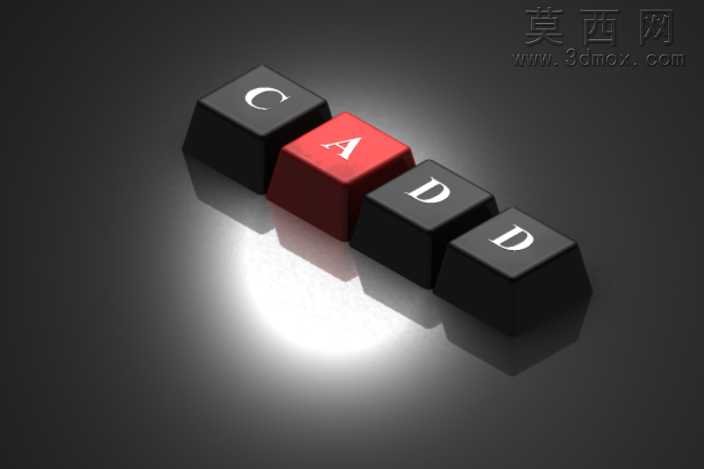

本套键盘按键模具设计围绕电脑外设常用的键帽产品展开，采用SolidWorks完成全参数化三维建模，完整覆盖模具装配结构与成品外观呈现的全流程设计。建模阶段首先对键帽产品进行结构拆解，针对常规键帽的阶梯式外形、字符标识区域、底部十字卡扣连接位进行精准曲面构建，其中红色功能键帽与黑色常规键帽采用差异化的分型面设计，确保不同配色键帽的成型精度与脱模顺畅度。材质设置上，键帽主体选用高抗冲ABS工程塑料材质参数，在渲染环节还原塑胶材质的细腻磨砂质感，红色键帽额外添加轻微的珠光材质属性，模拟实际量产中功能键帽的视觉区分效果，黑色键帽则调整哑光反射参数，还原常规键帽的亲肤触感视觉表现。模具结构设计采用一模多腔的排布方案，围绕主流道对称布置四个键帽型腔，平衡浇注系统的熔料填充速度，避免不同型腔出现填充不足、飞边或缩水的成型缺陷；浇注系统采用侧浇口进料方式，浇口位置设置在键帽侧壁非外观面区域，减少后续浇口处理对键帽外观质量的影响。冷却系统设计围绕型腔与型芯均匀布置循环水路，通过三维软件的模流分析模块模拟水路的冷却效率，调整水路直径与间距，确保成型周期内模具温度均匀分布，减少键帽因冷却不均产生的翘曲变形。脱模机构采用顶针顶出结构，顶针位置对应键帽底部的加强筋与卡扣位，避免顶出力作用在键帽外观面留下顶白、顶痕缺陷；同时针对键帽上的字符标识区域，在型腔侧采用精雕镶件结构，既方便字符磨损后的镶件更换，也能保证字符凹陷的深度均匀一致，提升后续丝印或镭雕字符的清晰度。整套模具的装配设计完整覆盖定模座板、定模板、动模板、动模座板、导柱导套、顶出板、复位杆等全部标准件与定制加工件，所有配合面均在三维建模阶段完成干涉检查，确保各机构开合模动作顺畅无卡滞，能够直接对接后续的模具加工与注塑量产环节，为键盘按键的精密注塑成型提供完整的三维结构参考。
