带金属边框的嵌入式玻璃门结构设计

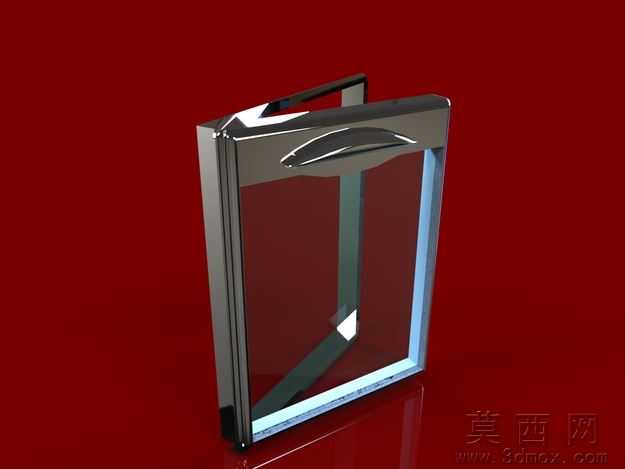

本作品为带金属包边的嵌入式玻璃门三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对门体的整体尺寸进行基准定位，先绘制玻璃面板的轮廓草图，设定适配制冷单元安装位的长宽尺寸，玻璃边缘预留金属边框的包覆余量，保证装配后无外露尖锐棱边。金属边框部分采用多实体建模方式，分别构建侧边竖向型材、上下横向型材的截面轮廓，通过拉伸、倒角命令生成基础框架，再对边框的拼接位置做45度斜角对接处理，添加拼接处的定位卡槽结构，模拟实际生产中的型材拼接装配逻辑，保证框架整体的结构强度与装配精度。门把手部分采用曲面建模思路，先绘制符合人体工学握持弧度的引导线，通过扫描、放样命令生成流线型的把手基体，再对把手与边框的连接位置做圆角过渡与安装柱结构设计，还原真实把手的安装固定方式，同时保证把手表面无突兀棱角，握持手感顺滑。材质与渲染阶段，玻璃材质设置为高透低反射的清玻参数，添加轻微的边缘折射效果，模拟钢化玻璃的真实光学特性，边框与把手采用抛光镀铬金属材质，调整金属粗糙度与反射强度，还原亮面金属的镜面反光质感，背景采用高饱和度暗红色哑光背景，搭配底部反光板，突出金属件的亮面质感与玻璃的通透感，渲染时添加柔和的侧方光源，在门体边缘打出淡蓝色的轮廓光，增强模型的立体感与精致度。结构设计上，该门体适配制冷单元的安装需求，边框内侧添加密封胶条的安装槽位，保证门体闭合后的密封性能，门体侧边设置转轴安装位，可实现轴向转动开合，整体结构紧凑，各部件之间的装配间隙控制在合理公差范围内，既满足制冷设备的密封保温需求，又兼顾外观的简洁精致，可直接用于制冷展示柜、小型冷藏单元的门体结构参考，建模过程中所有特征均保留参数化历史记录，可根据实际安装尺寸快速调整门体的长宽、边框厚度、把手位置等参数，适配不同规格的安装场景。
