偏心式环形锁定机构三维结构设计

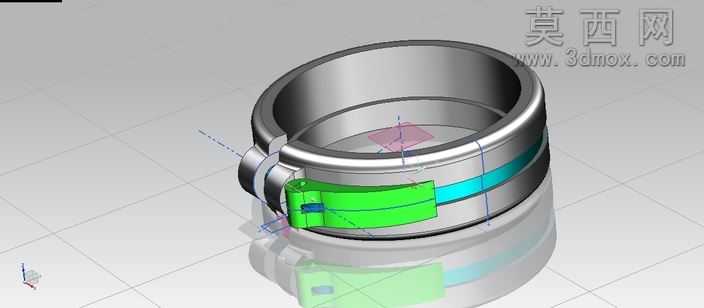

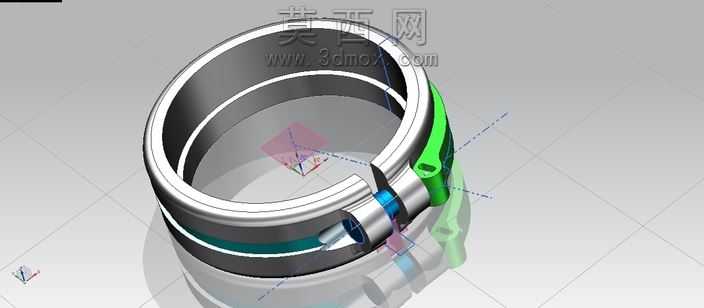

本作品为偏心式环形锁定机构的三维数字化模型，全程在NX三维建模环境中完成全参数化设计与渲染展示，完整还原了该类快锁构件的全部结构细节与装配逻辑。建模过程首先以环形基体为核心基准，通过回转特征生成主体金属环结构，精准控制环体的壁厚、内径与外径尺寸，保证环体具备足够结构强度的同时，适配对应轴类构件的安装需求。环体开口处的铰接结构通过拉伸、布尔运算完成细节构建，预留的铰接轴孔位公差经过参数化校准，保证锁扣开合动作的顺畅度。核心的偏心锁紧部件为模型设计重点，建模时通过偏心圆弧轮廓的精准草绘，拉伸生成绿色标识的偏心锁块，配合环体上的限位卡槽结构，实现转动锁块时通过偏心距变化产生径向压紧力，完成对嵌套构件的快速锁定与解锁。材质渲染阶段，主体环体赋予哑光金属钢材质，调整金属粗糙度与反射参数，还原五金构件的金属质感；偏心锁块赋予高辨识度的亮绿色工程塑料材质，通过色彩区分操作部件与主体结构，同时模拟工程塑料的哑光表面质感；铰接销轴等细小零件赋予亮面金属材质，突出装配层次。结构设计上，该锁定机构无需额外紧固件，仅通过偏心结构的机械自锁特性实现可靠锁紧，操作便捷、锁紧力稳定，可广泛应用于需要快速拆装的环形连接场景。建模过程中对所有活动部件进行了运动干涉检查，验证锁块转动全程无结构卡滞，锁紧位置的偏心距经过参数优化，保证锁紧状态下具备足够的防松摩擦力，不会受常规振动影响出现意外解锁。模型完整保留了所有特征的参数化历史，可根据实际使用需求调整环体直径、偏心距、锁块尺寸等核心参数，快速适配不同规格的安装场景，整体结构紧凑，无冗余设计，充分体现了快锁五金构件的实用性与设计巧思。
