中世纪轮式投石机三维结构设计作品

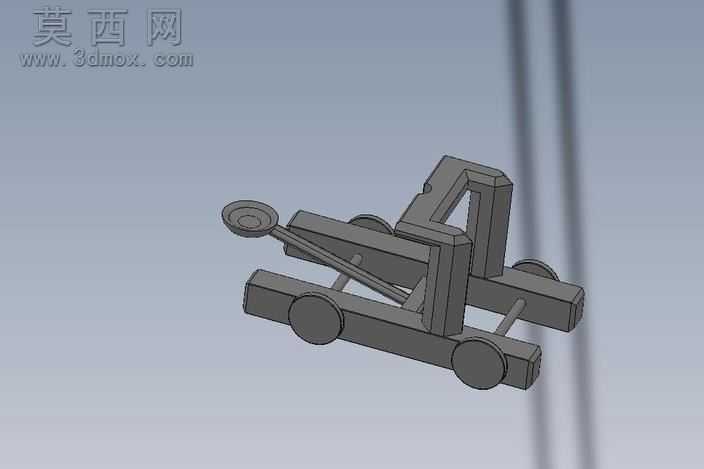

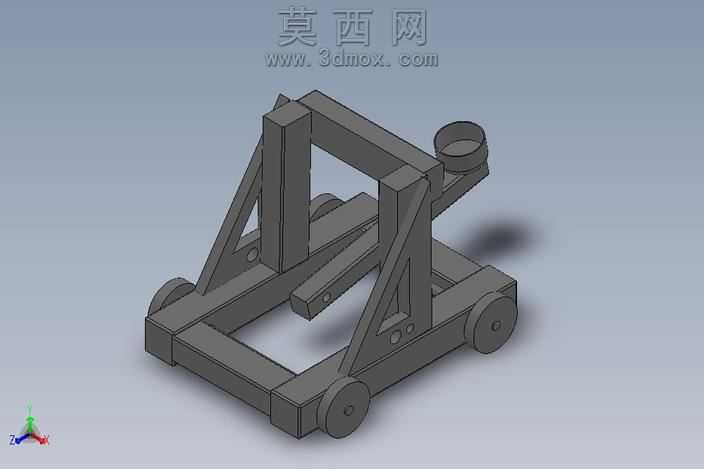

本作品为中世纪风格轮式投石机三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循古代攻城器械的结构比例逻辑，对每一处构件的尺寸、装配关系都做了严谨的约束设定，确保模型可直接用于结构拆解、运动仿真及3D打印输出。模型整体采用带滚轮的矩形底盘作为承载基础，底盘框架由等截面方梁拼接而成，通过三角斜撑结构强化整体抗扭刚度，避免抛射作业时的结构形变；底盘四角配置实心滚轮，还原古代器械的战场机动特性，滚轮与轮轴间预留合理装配间隙，可实现顺畅转动效果。支架部分采用双侧立式桁架结构，两侧支架通过横向连接梁固定，形成稳定的龙门式支撑结构，为抛射臂提供可靠的旋转支点；抛射臂采用长梁结构，末端设计有碗状弹丸容纳槽，可适配球形石弹等投射物的放置需求，抛射臂与支架支点的位置经过反复调校，还原真实投石机的力臂比例关系，可在添加运动约束后模拟抛射全过程的运动轨迹。材质渲染方面，整体模型统一赋予哑光深灰色金属质感材质，模拟古代攻城器械常用的包铁木构或全金属构件的厚重质感，渲染时采用柔和的环境漫反射光源，搭配浅灰色纯色背景，清晰突出模型的结构轮廓与装配关系，阴影效果采用软阴影参数设置，避免生硬阴影遮挡结构细节。设计思路上，优先还原中世纪投石机的核心功能结构，省略非必要的装饰性构件，重点突出机械结构的力学传递逻辑：从底盘的承载稳定性、支架的支撑强度，到抛射臂的力臂设计，每一处结构都服务于抛射作业的功能需求，同时兼顾模型的轻量化，避免冗余面数影响后续编辑使用。模型所有构件均为独立可编辑实体，可单独拆解查看单个零件的结构形态，也可通过装配体约束查看整体的配合关系，适合用于古代机械结构教学、攻城器械主题文创设计、游戏影视道具参考等场景，建模过程中对所有棱角做了微小倒角处理，避免尖锐棱边带来的不真实感，同时符合实际加工生产中的工艺特征，让模型在视觉呈现和结构合理性上都达到较高的完成度。
