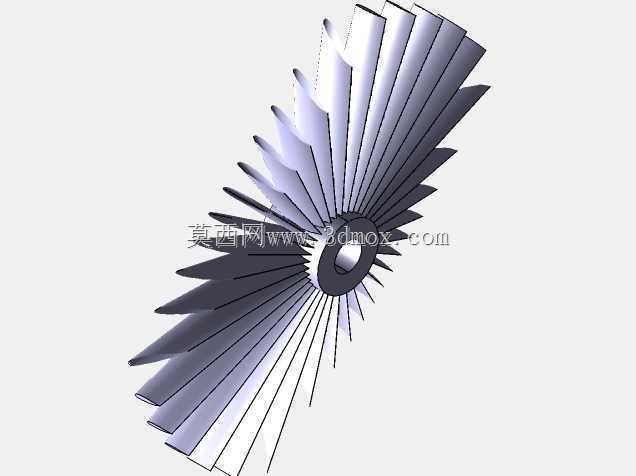

轴流散热叶轮结构三维设计

　　这类轴流扇叶结构，是风冷散热系统里最基础也最核心的做功部件，日常能见到的应用场景覆盖极广，小到桌面电子设备的主动散热、工业机柜的通风换气，大到工业冷却塔的风冷单元、暖通系统的送风末端，甚至小型动力设备的散热风道里，都能见到同结构原理的叶轮身影。它的核心功能就是通过自身旋转带动空气沿轴向定向流动，带走换热面堆积的热量，或是完成指定空间内的空气循环输送，相比离心式风轮，轴流结构的风阻更小、送风距离适中、同转速下的风量表现更突出，非常适合大流量低风压的通风散热场景。

　　从结构设计逻辑来看，整个叶轮分为轮毂和叶片两个核心部分，中间的轮毂是动力传递的核心载体，中心的安装孔需要和驱动电机的输出轴做公差配合，通常会根据配套电机的轴径设计对应尺寸的孔位，部分需要防松的场景还会在轮毂端面增加键槽或者顶丝孔位，保证高速旋转时叶轮和电机轴不会出现相对滑动，避免传动失效。轮毂的外径设计需要兼顾叶片根部的固定强度和中心流道的风阻，轮毂过大会挤占有效过流面积，降低整体送风效率，轮毂过小则会导致叶片根部的固定长度不足，长期高速旋转时容易出现叶片根部应力集中，甚至出现断裂飞脱的风险。

　　叶片部分采用等截面扭曲设计，从根部到叶顶的安装角逐步变化，这种设计是为了匹配不同半径位置的线速度差异——靠近轮毂的根部位置圆周线速度更低，更大的安装角可以保证该位置的叶片同样能有效切割空气做功，避免根部区域出现气流紊流；靠近外缘的叶顶位置线速度最高，适当减小安装角可以降低叶顶位置的气流分离，减少旋转过程中的涡流损耗，同时降低运行时的气动噪音。每一片叶片的型线都经过曲率过渡处理，前缘做了小圆角修型，减少空气切入时的冲击损失，后缘则做了薄化处理，让气流可以平顺脱离叶片表面，避免尾流区出现过大的压力脉动。叶片的数量选择也经过权衡，这款叶轮采用多叶片设计，相比少叶片结构，同转速下的风压表现更稳定，出风更均匀，同时可以降低单叶片的载荷，适合长期连续运行的散热场景。

　　在安装边界方面，这类叶轮的轴向尺寸紧凑，整体厚度远小于自身外径，安装时只需要保证轮毂和电机轴的同轴度，控制好叶顶和外围风罩的间隙即可——间隙过大会导致叶顶位置出现气流回流，降低送风效率，间隙过小则容易因为加工装配误差或者高速旋转时的叶片微变形，出现叶顶擦碰风罩的问题。设计建模过程中，需要重点校核叶片根部的圆角过渡，避免直角结构带来的应力集中，同时要做动平衡的预留设计，通常会在轮毂端面或者叶顶位置预留去重区域，方便后续实际生产时做动平衡校正，保证叶轮在额定转速下运行平稳，减少振动和噪音传递。

　　实际选型适配时，需要根据目标风道的阻力特性匹配对应的叶轮参数，如果是阻力较大的密集散热鳍片场景，需要适当调整叶片安装角提升风压输出，如果是敞开式的通风场景，则可以适当增大叶片弦长提升风量表现。建模时所有曲面都做了G1连续过渡，没有突兀的折角，既可以降低气动阻力，也能减少后续注塑或者钣金加工时的工艺难度，不管是采用塑料注塑成型还是钣金冲压成型，这套结构都能很好适配，不需要额外做复杂的脱模或者折弯避让。
