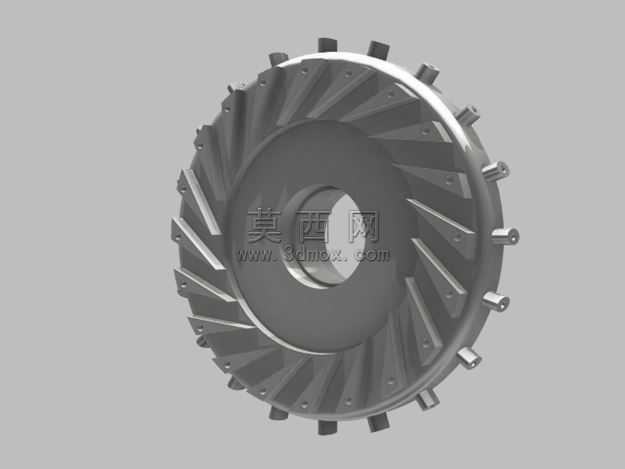

本模型为离心式流体机械配套的扩压器部件,建模过程以回转体基础特征为核心,首先通过草图绘制中心安装孔的基准轮廓,以旋转凸台命令生成带中心通孔的轮盘基体,保证中心安装位的同轴度公差符合装配要求。叶片部分采用阵列化建模思路,先绘制单个叶片的翼型截面草图,通过拉伸生成单枚叶片实体后,以轮盘中心轴线为阵列轴,完成周向均匀阵列,阵列过程中严格控制相邻叶片的夹角误差,保证每两个叶片之间形成的扩压流道截面均匀一致,避免流道截面突变引发的流体能量损失。轮盘外缘的凸柱结构采用单独拉伸特征制作,每一个凸柱的位置与叶片间隔对应,凸柱端面预留的小孔特征通过异形孔向导命令生成,保证孔位的位置精度满足后续装配定位需求。材质渲染阶段选用哑光金属质感的铸钢材质,调整材质的粗糙度参数模拟实际机加工后的金属表面质感,对叶片工作面与轮盘端面做轻微的反光差异化处理,突出叶片与轮盘的结构层次,渲染视角采用斜向等轴测视角,可同时观测到叶片的曲面形态、轮盘的盘体结构以及外缘凸柱的分布特征。设计过程中重点考量扩压器的流道扩张角度,叶片型线采用后弯式设计,能够将叶轮流出的高速流体动能逐步转化为压力能,周向均匀分布的凸柱既可以作为扩压器与相邻壳体的定位连接结构,也可以在设备运行过程中起到一定的紊流破碎作用,减少流道内的涡流损耗,整体结构无多余冗余特征,所有特征参数均可根据不同工况的流量、压升需求做参数化调整,适配不同功率等级的离心式风机、压缩机等流体机械设备的扩压段设计需求。
