飞机起落架制动轮组三维结构设计

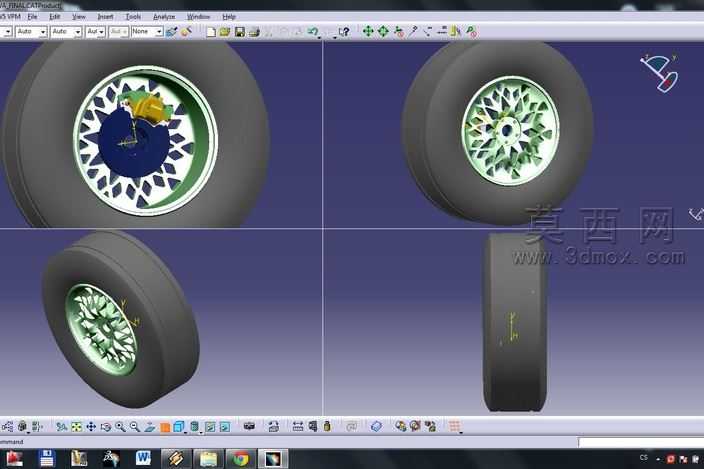

本作品为使用CATIA软件完成的制动轮组三维建模设计，整体围绕航空起落架制动轮的功能需求展开结构搭建，完整还原了制动轮从外到内的多层级结构组成。建模过程中首先完成轮胎主体的曲面构建，通过回转特征结合胎面纹理的细节刻画，还原橡胶轮胎的外观形态与尺寸比例，轮胎侧壁的弧度、胎面的厚度均参照实际航空轮组的参数进行匹配，保证外观的写实度。轮毂部分采用多辐条镂空结构设计，通过阵列特征完成均匀分布的辐条造型，既还原了轻量化轮毂的结构特点，也通过曲面倒角处理消除了尖锐棱角，让轮毂的金属质感表现更加自然。制动机构部分集成在轮毂内侧，包含刹车盘、制动卡钳等核心组件，各部件之间保留了合理的装配间隙，可直观展示制动动作的配合逻辑，刹车盘的散热槽、卡钳的活塞结构都做了细节还原，没有省略核心功能结构。建模全程采用参数化设计思路，各部件的尺寸参数可快速调整修改，方便后续进行结构优化或者适配不同规格的轮组需求。材质渲染阶段，为轮胎赋予哑光深灰的橡胶材质，调整粗糙度参数还原橡胶表面的漫反射效果；轮毂部分赋予亮银色金属材质，添加轻微的反射效果表现铝合金的质感；制动组件部分采用深蓝色与金属灰的配色区分不同功能部件，让整体结构的层次更加清晰。多视角展示界面中分别呈现了轮组的正面装配效果、侧面剖面视角、单独轮毂视角以及轮胎单体视角，可全方位观察轮组的内外结构，各部件的装配关系清晰明了，没有出现结构穿模、配合错位的问题。整体设计兼顾了外观还原度与结构合理性，完整呈现了制动轮组的组成逻辑与功能结构，可作为制动系统结构学习、起落架部件设计参考的三维素材，帮助理解航空制动轮的工作原理与结构布局。
