夹钳结构设计三维数模与工程图纸

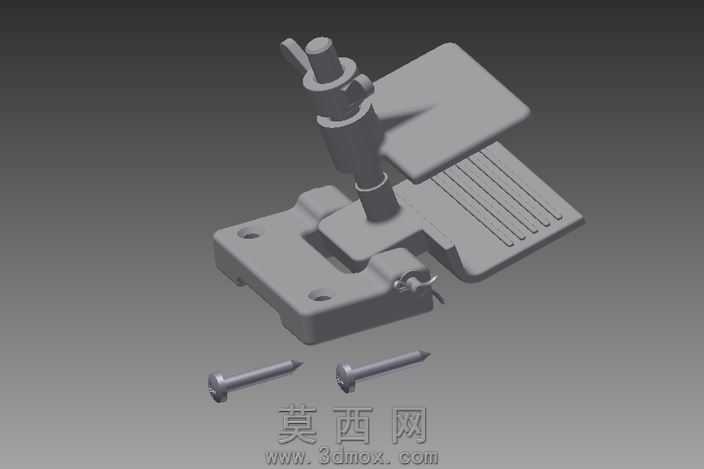

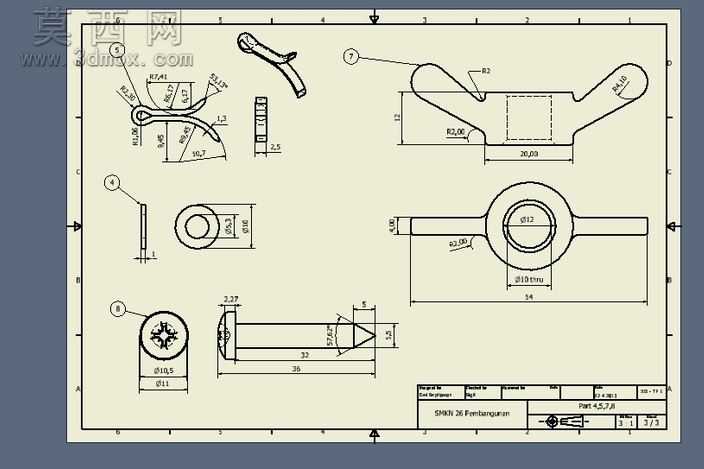

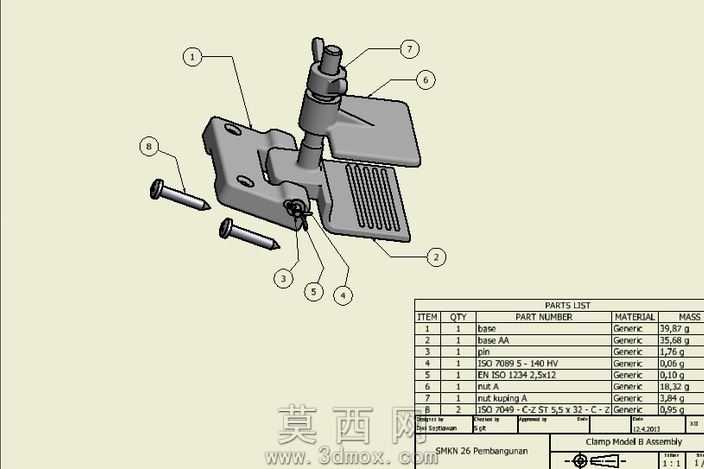

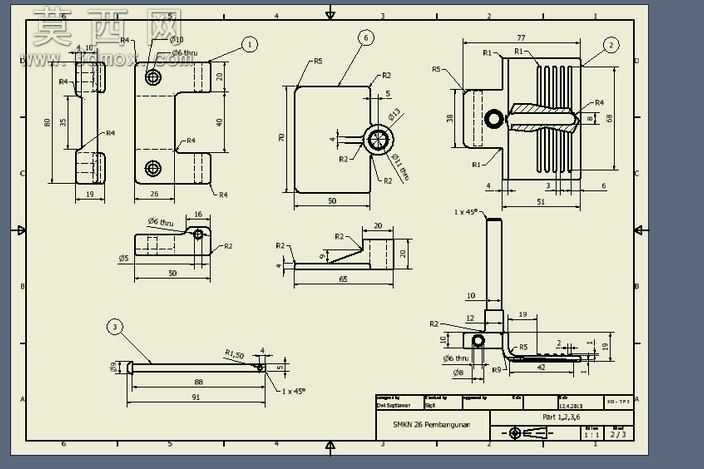

本套夹钳设计采用三维参数化建模方式完成全流程开发，建模过程中严格遵循机械设计公差配合规范，对夹钳的固定基座、活动压臂、调节螺杆、铰接销轴、防滑齿纹夹紧面等核心部件逐一进行特征构建，确保各零件间的装配间隙、运动行程完全符合实际使用需求。建模阶段优先完成各零件的基础实体特征搭建，通过拉伸、旋转、切除等基础命令构建零件主体轮廓，再针对倒角、圆角、退刀槽、安装孔位等细节特征进行精细化处理，其中夹紧面的防滑齿纹采用阵列特征完成，保证齿距、齿深均匀一致，满足夹持工件时的防滑需求。装配环节采用自下而上的装配逻辑，通过同轴、重合、平行等配合约束完成各零件的定位，同时对铰接转动部位添加合理的间隙配合，模拟夹钳实际开合过程中的运动状态，验证活动压臂的开合角度、螺杆调节的行程范围是否满足设计要求，避免出现运动干涉、行程不足等设计缺陷。工程图绘制阶段严格对应三维模型的实际尺寸，完成各零件的多视图投影，标注完整的外形尺寸、安装尺寸、配合公差、形位公差与表面粗糙度要求，对关键受力部位的尺寸进行重点标注，同时添加零件序号、明细栏与技术要求，完整呈现夹钳的加工与装配要求。材质设定方面，夹钳主体结构采用45号钢材质，表面做发黑防锈处理，铰接销轴采用调质处理的合金钢提升耐磨性能，夹紧接触部位可根据使用需求更换铜质或橡胶防滑垫，避免夹伤工件表面。整套设计兼顾夹持稳定性与操作便捷性，结构紧凑受力合理，可直接用于五金加工、工件装夹等场景的生产参考，也可作为同类夹紧机构设计的参考案例，通过三维建模的前置验证有效减少了实物试制阶段的改模成本，提升设计落地效率。
