数控铣削加工工装基座三维结构设计

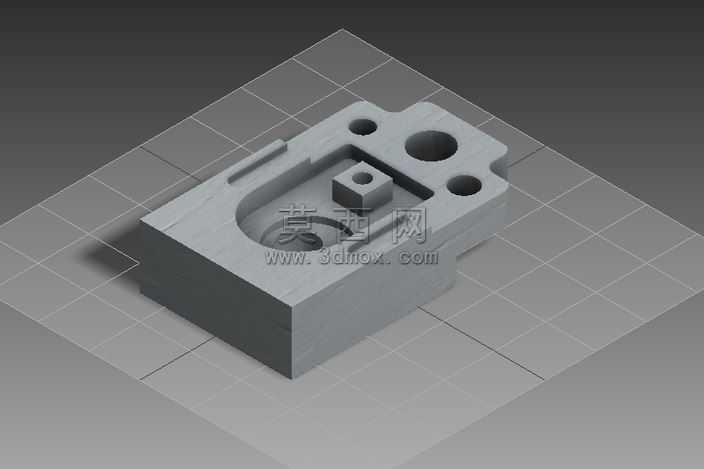

本作品为数控铣削加工场景下的工装基座三维建模设计，整体采用方块式基座构型，建模过程中严格遵循机械加工零件的设计规范，以等轴测视角完成模型的空间布局搭建。建模阶段首先确定基座的基准底面，保证后续所有特征的定位基准统一，主体块体采用拉伸特征生成基础实体，再依次完成各类孔位、槽腔、凸台结构的特征构建。模型上的不同直径通孔均采用同轴度约束设计，保证孔位的位置精度符合铣削装夹的定位要求，中部的异形槽腔采用切除拉伸结合圆角过渡的方式构建，槽腔边缘设置合理的工艺圆角，避免实际加工过程中出现应力集中问题。基座表面的凸台结构采用凸台拉伸特征生成，凸台中心的定位孔与基座底面保持垂直公差要求，侧边的长条形定位槽采用对称约束设计，可适配不同规格的装夹定位销。材质渲染方面，模型赋予了哑光金属材质，模拟实际铸铁工装基座的表面质感，渲染过程中调整了材质的粗糙度与反光度参数，让模型呈现出真实机加工零件的金属哑光效果，背景搭配网格基准平面，清晰展示模型的空间尺寸比例与结构布局。设计思路围绕数控铣削的装夹需求展开，整体结构兼顾了装夹稳定性与定位精度，各类特征的排布充分考虑了实际铣削加工的走刀路径，避免出现加工干涉区域，孔位与槽腔的尺寸设计均预留了合理的加工余量，可直接用于后续的数控加工编程参考，模型的所有结构特征均具备可制造性，不存在无法通过常规铣削工艺加工的特殊结构，各部位的壁厚均匀，不会出现加工变形的风险，边角处的倒角与圆角设计均符合机械加工的工艺要求，能够有效提升零件的实际使用寿命与装夹可靠性。
