方形步进电动机三维结构设计

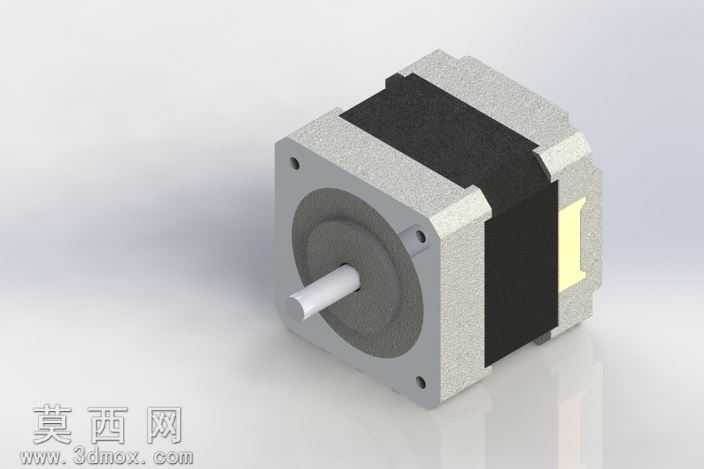

本作品为方形步进电动机的三维参数化设计模型，建模过程严格遵循步进电机的实际生产制造尺寸规范，在三维建模软件中完成全结构的1:1比例还原。建模阶段首先搭建电机的整体装配基准，以输出轴的中心轴线为核心装配参考，依次完成前端盖、定子组件、转子总成、后端盖、机身壳体等核心部件的独立建模，再通过同轴、面贴合、轴向定位等标准装配约束完成整体组装，各部件间的装配间隙完全符合实际电机的装配公差要求。前端盖部分采用压铸铝合金材质的建模设定，表面做哑光银灰色金属质感处理，精准还原端盖上的安装定位孔、轴承安装位、轴伸通孔的结构细节，端盖边缘的倒角、安装凸台的结构都做了精细化处理，避免出现生硬的直角棱边，还原真实压铸件的工艺特征。机身中段的定子封装部分，采用黑色哑光工程塑料的材质设定，表面做细微的磨砂质感处理，还原步进电机定子塑封层的真实外观，同时准确塑封层与前后端盖的配合止口结构，保证装配结构的合理性。输出轴部分采用不锈钢材质设定，表面做亮面金属质感处理，精准还原轴的伸出长度、轴径尺寸、轴端的倒角细节，轴与前端盖轴承位的配合结构也做了完整呈现。机身侧面的接线座部分，采用米黄色耐高温工程塑料材质，还原接线座的凸起结构与机身的连接细节。渲染阶段采用柔和的影棚布光方案，主光源从模型斜上方45度投射，搭配辅助补光弱化结构阴影，同时添加地面反射效果增强模型的真实质感，清晰呈现各部件的材质差异与结构细节。设计过程中充分考虑步进电机的实际应用场景，整体方形机身的结构适配常见的NEMA标准安装尺寸，端盖上的安装孔位间距符合行业通用安装规范，可直接用于机电一体化设备的结构装配验证、电机安装位的干涉检查、产品展示动画制作等场景，模型的结构完整性高，各部件可独立拆分编辑，能够满足不同场景下的三维应用需求。
