电弧炉废钢料桶运输承载装置设计

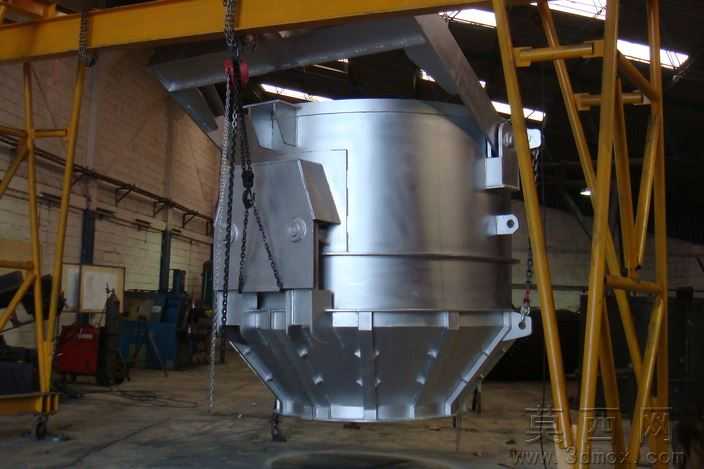

本作品为冶金场景下用于废钢存储与转运的承载容器三维设计，整体采用立式桶状结构设计，建模阶段严格参照冶金现场实际吊运作业的工况需求，通过Autodesk Inventor完成全参数化三维建模，对桶体的各部分结构进行1:1比例还原。模型构建过程中，首先完成桶体主体轮廓的草图绘制，通过旋转、拉伸等基础特征生成桶身的基础实体，桶身上部设计为直筒段结构，保证废钢装填过程中的容量最大化，下部采用锥段收窄设计，适配电弧炉炉口的投料尺寸，避免投料过程中废钢散落。桶身外侧对称布置多组吊耳与加强筋结构，建模时对吊耳的安装位置、连接结构进行了细节还原，加强筋沿桶身周向均匀分布，通过布尔运算与桶身主体合并，模拟实际焊接后的结构强度，保证吊运过程中桶体的结构稳定性，可适配车间内桥式起重机的吊钩吊运作业。材质渲染阶段，桶身主体赋予金属钢材材质，调整材质的粗糙度、金属度参数，还原热轧钢板焊接后的哑光金属质感，表面添加轻微的使用痕迹纹理，模拟冶金车间内高温、多粉尘环境下的设备外观状态；吊耳、销轴等受力部件赋予调质合金钢材质，突出部件的高强度属性；车间场景内的起重架、链条等配套部件也同步完成材质赋予，黄色起重支架采用工业防锈漆材质，起重链条采用高强度合金钢材质，整体渲染效果贴近真实生产现场的视觉效果。结构设计上，桶体侧壁设置有可开合的锁止机构，建模时还原了锁扣的铰接结构、销轴连接细节，可实现桶体在存储状态下的封闭、投料状态下的开启动作，满足从存储区到电弧炉工位的废钢转运全流程功能需求。设计思路围绕冶金生产中废钢转运的实际痛点，在保证桶体结构强度满足大载重废钢承载的前提下，优化桶体的锥段角度，减少废钢投料时的卡滞问题，同时对称布置的吊点结构保证吊运过程中桶体的平衡性，避免废钢偏载引发的安全隐患，整体模型结构完整，各部件的装配关系清晰，可用于冶金工装的结构展示、作业流程模拟以及相关承载容器的设计参考。
