木质齿轮啮合传动机构三维模型

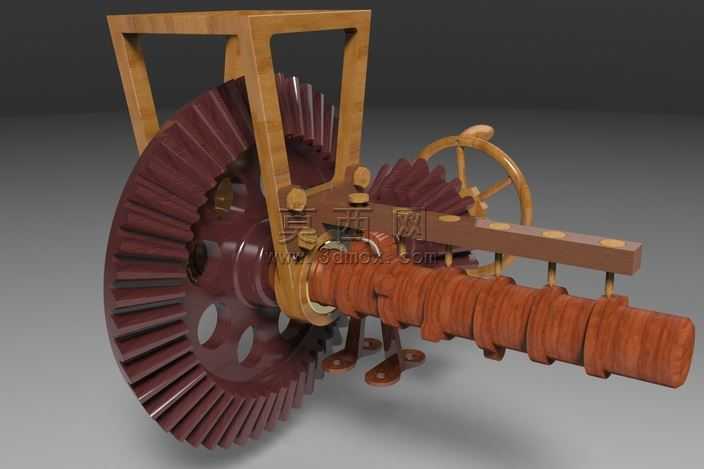

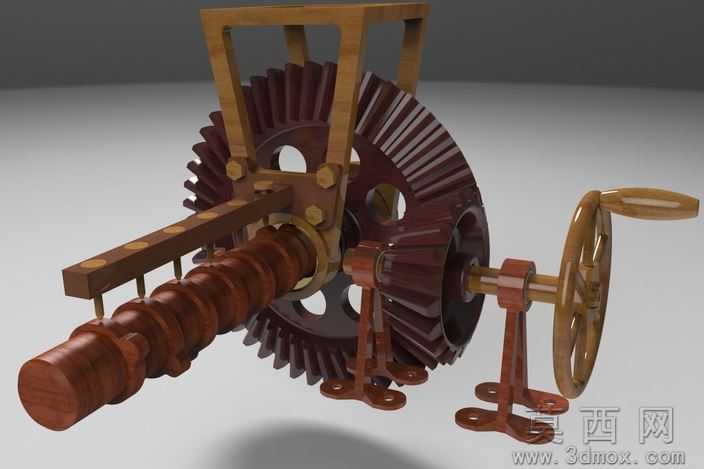

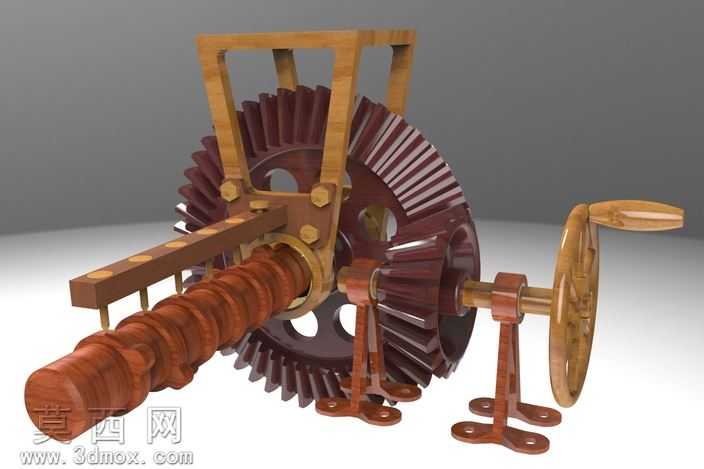

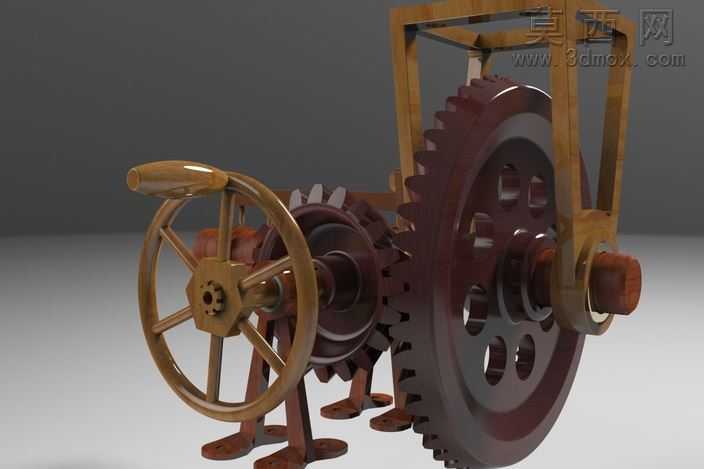

本作品为木质齿轮啮合传动机构的三维建模成果，整体采用全木质材质进行设计还原，在三维建模过程中，首先对传动机构的核心组成进行拆解分析，依次完成手摇轮、输入轴、锥齿轮组、输出螺纹轴、支撑机架、固定底座等零部件的参数化建模。建模阶段严格遵循机械传动的啮合原理，对锥齿轮的齿形参数进行精准校准，保证两个配对锥齿轮的齿距、模数、压力角完全匹配，避免出现传动干涉问题；同时对输出轴上的分段凸轮式螺纹结构进行逐段曲面构建，还原其特殊的轮廓造型，保证结构外观与传动逻辑的一致性。材质渲染阶段，针对不同木质部件的纹理差异进行材质区分，机架与支撑脚采用深棕色硬质木材材质，添加自然的木纹纹理与轻微的使用磨损质感，齿轮部件采用偏红棕色调的木材材质，突出齿部结构的轮廓清晰度，手摇轮采用浅棕色光滑木质材质，模拟实木打磨后的温润触感，所有金属连接件如螺栓、销轴等采用黄铜材质，添加金属光泽与细微的氧化质感，与木质主体形成鲜明的材质对比。结构设计上，该机构通过手摇轮输入旋转动力，经横向传动轴传递至配对锥齿轮组，通过锥齿轮的垂直啮合实现传动方向的90度转换，将动力传递至纵向的螺纹输出轴，支撑机架采用框架式结构，通过螺栓紧固连接各轴承位，保证传动过程中的结构稳定性，底部的T型支撑脚增大与安装面的接触面积，降低机构运行时的晃动幅度。整体建模过程中对所有活动部件的装配间隙进行合理预留，既保证各转动部件的运动自由度，又避免间隙过大导致的传动松垮问题，渲染阶段采用柔和的工作室光照环境，通过多角度布光突出木质纹理与齿轮啮合的结构细节，完整呈现传统木质机械传动结构的精巧设计与机械美感，可用于机械原理教学演示、传统机械结构研究参考使用。
