手摇曲柄驱动海豚伸缩趣味玩具设计

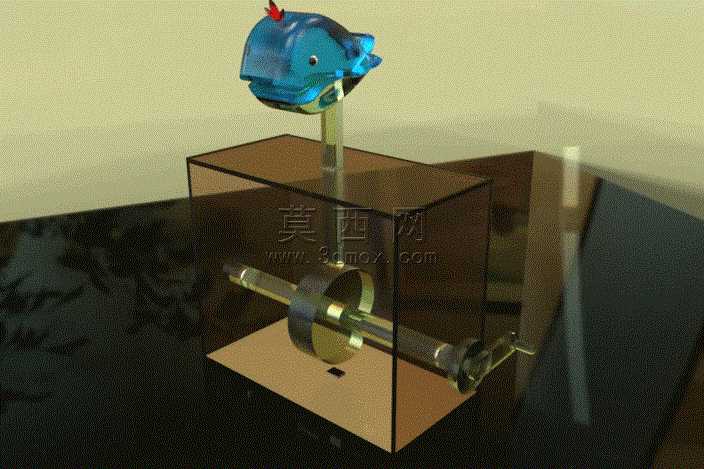

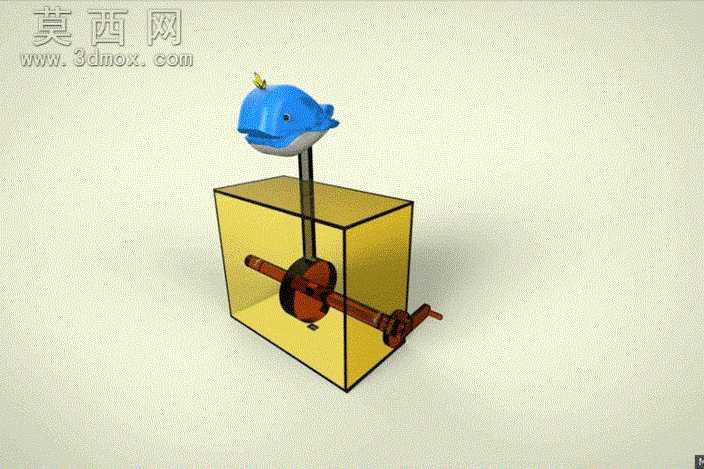

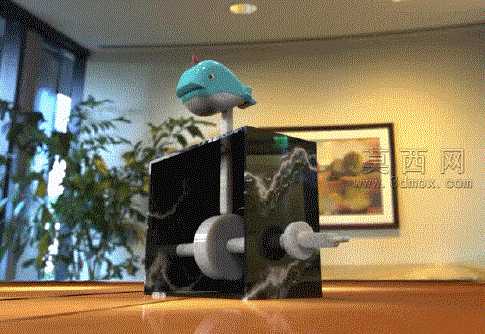

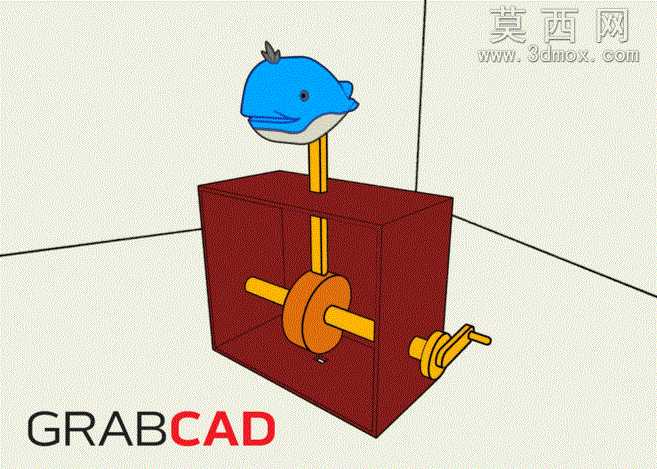

本作品为一款手摇驱动的趣味海豚玩具三维设计，整体采用模块化的结构设计思路，将童趣造型与基础机械传动结构结合，兼顾外观趣味性与结构可动性。建模阶段首先完成核心传动箱体的搭建，箱体采用规整的长方体空腔结构，作为整个玩具的承载基座，箱体侧壁预留轴孔位用于安装传动构件，保证各轴件的同轴度与转动顺畅度。传动部分采用曲柄滑块结合偏心轮的传动逻辑，横向贯穿箱体的手摇转轴上固定偏心轮结构，摇动手柄时偏心轮随转轴同步转动，将旋转运动转化为竖直方向的往复直线运动，竖直导杆穿过箱体顶面的导向孔与顶部海豚造型固定，实现海豚的上下伸缩动态效果。造型设计上，顶部海豚采用卡通化的圆润曲面造型，弱化尖锐棱角适配玩具的使用场景，海豚主体以蓝色为主色调，腹部搭配浅米白配色，顶部添加小巧的背鳍细节提升造型辨识度，整体造型简洁可爱符合儿童审美。材质与渲染阶段，箱体部分采用哑光红棕色质感模拟木质玩具的温润触感，传动杆件采用暖黄色哑光材质模拟传统木质玩具的杆件质感，海豚部分采用略带光泽的蓝色塑料质感区分不同部件，渲染时采用柔和的漫反射光照，清晰展现各部件的结构层次与装配关系，同时通过阴影效果强化空间立体感。设计过程中重点考量传动结构的运动干涉问题，对偏心轮的转动行程、竖直导杆的导向长度进行反复校核，保证手摇过程中海豚运动顺畅无卡滞，各传动部件之间无碰撞干涉，整体结构简单可靠，既可以作为机械传动原理的演示教具，也可作为木质玩具的加工参考方案，将基础的机械传动知识融入趣味玩具造型中，实现可玩性与知识性的结合。
