1英寸27毫米规格套筒接头三维结构设计

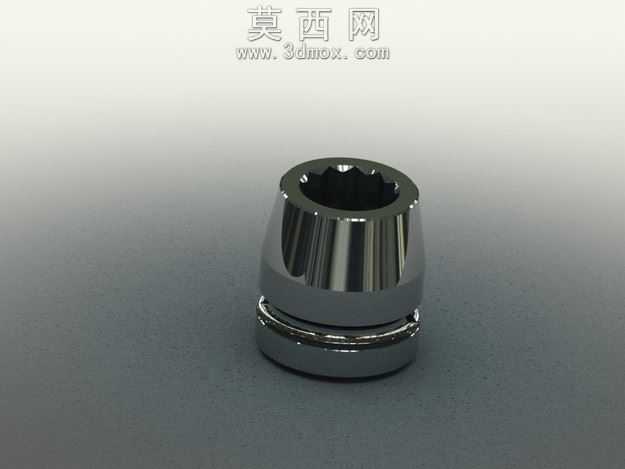

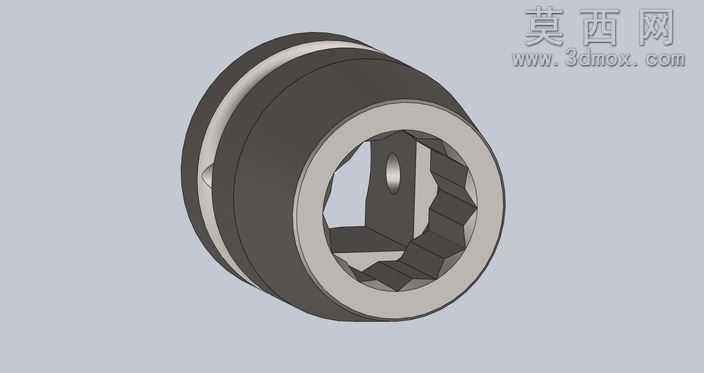

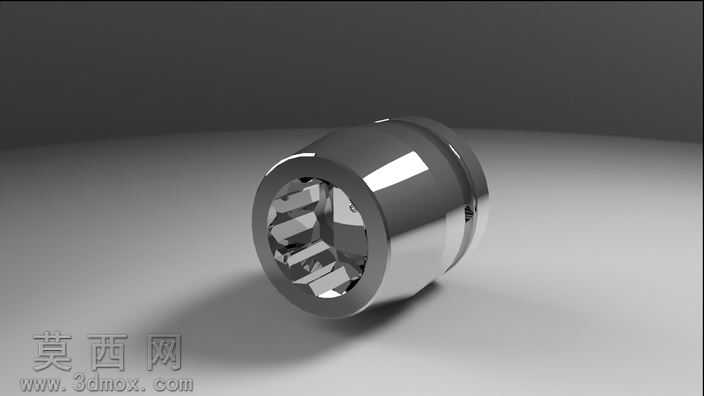

本作品为1英寸×27毫米规格的套接字三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工的尺寸公差规范，保证各结构特征的尺寸精度符合实际五金配件的生产要求。模型整体为同轴回转体结构，外层采用防滑橡胶包覆层设计，建模时通过多实体分割方式区分金属基体与橡胶外层，分别赋予不同材质属性：金属基体部分采用哑光铬钢材质，设置金属度0.85、粗糙度0.2的材质参数，还原五金工具金属部件的磨砂金属质感；外层防滑橡胶部分设置为深黑色哑光橡胶材质，粗糙度0.7、金属度0，模拟橡胶防滑套的细腻磨砂触感，两种材质的边界处做了0.2毫米的圆角过渡处理，避免装配时出现尖锐棱边的应力集中问题。模型内部为核心的传动啮合结构，采用十二角花键内孔设计，建模时通过圆周阵列命令生成均匀分布的啮合齿，每个齿的齿形经过优化，齿顶做0.1毫米倒角处理，齿根设置R0.3的圆角过渡，保证与配套扳手或传动件啮合时受力均匀，减少应力集中导致的齿部断裂风险；内孔侧壁还设计有定位销孔结构，用于装配时的周向定位，防止套接字工作时出现打滑偏移。模型中部设置有环形减重槽结构，在保证整体结构强度的前提下减少材料用量，降低零件整体重量，减重槽的内外壁厚度均匀控制在3毫米，符合五金零件的壁厚设计规范，避免注塑或机加工时出现壁厚不均导致的变形问题。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，设置软阴影参数模拟自然光照射效果，辅光源从右侧补光消除暗部死黑，背光源勾勒模型轮廓边缘，突出金属与橡胶两种材质的质感差异，背景采用浅灰色纯色背景，避免多余元素干扰模型结构展示。整个建模过程从实际使用场景出发，还原了套接字的所有功能结构，所有特征均可直接导出工程图用于生产加工，模型的装配间隙预留0.05毫米，符合五金配件的装配公差要求，可直接用于手动工具配件的结构验证、产品展示以及3D打印样件制作。
