可变齿轮防护罩结构设计三维图纸

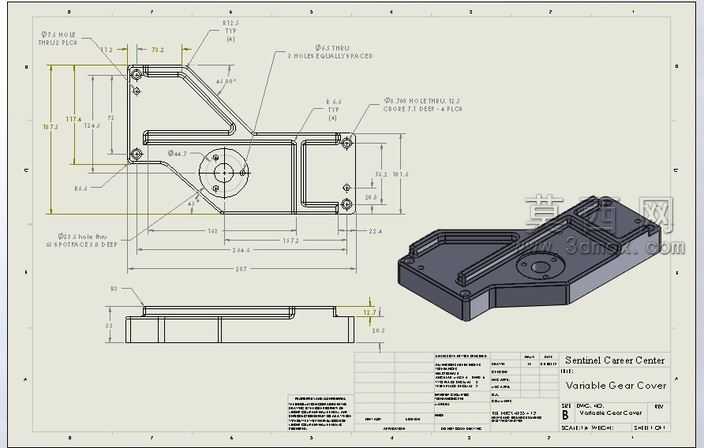

本作品为可变齿轮配套的防护端盖结构，采用三维参数化建模方式完成全流程设计，建模过程中先依据齿轮传动系统的安装空间、防护需求确定整体外轮廓尺寸，通过草图绘制勾勒出壳体的弯折型主体轮廓，依次完成拉伸、切除、孔位阵列、圆角过渡等特征操作，精准还原壳体的异形弯折结构、安装定位孔、轴承避让槽等细节结构。建模阶段严格遵循机械设计公差要求，对安装孔的孔距、避让腔体的深度、壳体壁厚等关键尺寸做参数化约束，确保各结构尺寸可根据配套齿轮的规格调整，适配可变齿轮的不同安装工况。模型完成后对结构做干涉检查，确认壳体与内部可变齿轮、传动组件、安装紧固件之间无装配冲突，同时对壳体的安装贴合面做平面度约束，保证安装后的密封防护效果。材质配置上为壳体赋予硬质工程塑料材质，模拟实际量产时的注塑成型零件质感，对安装孔位做金属衬套的材质区分，还原真实零件的材质搭配效果；渲染阶段采用正交工程视图搭配等轴测立体视图的展示方式，工程视图标注完整的外形尺寸、孔位定位尺寸、形位公差要求，清晰呈现各结构的加工参数，立体视图展示壳体的整体造型与空间结构，直观呈现弯折型壳体的造型特点与结构布局。设计过程中充分考虑防护壳体的实用性，在壳体边缘设置加强筋结构提升整体结构强度，针对可变齿轮的运动行程预留足够的内部避让空间，既保证壳体能够完全覆盖齿轮传动区域起到防尘、防外物侵入的防护作用，又避免壳体与运动中的齿轮组件发生剐蹭干涉；同时兼顾安装维护的便捷性，在壳体对应齿轮调节位置预留操作缺口，无需完全拆卸壳体即可完成可变齿轮的参数调整操作，整体结构紧凑合理，适配可变齿轮传动系统的安装使用需求，可直接用于机械传动系统的配套设计参考、加工出图使用。
