带中字标识的储水容器三维结构设计

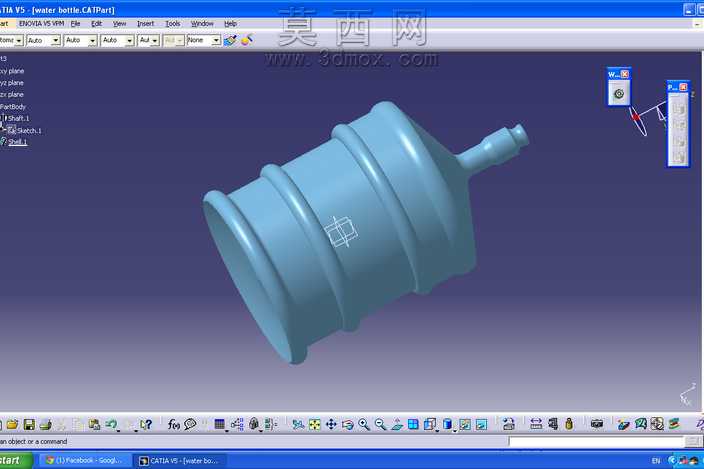

本作品为储水类瓶体容器的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用实体建模思路搭建，从瓶体基础轮廓的草绘开始，先绘制瓶身主体的旋转截面轮廓，通过回转特征生成瓶身的基础筒状结构，再针对瓶身的环形加强筋结构，采用环形阵列结合凸台拉伸的方式完成，保证瓶身结构强度的同时还原真实容器的外观细节。针对瓶体端部的出水接口结构，采用多段拉伸加倒角过渡的方式完成，接口处的阶梯结构完全匹配实际容器的出水连接需求，接口端部做了圆角处理避免应力集中。瓶身表面的标识字符采用包覆特征实现，将文字轮廓投影到瓶身曲面后生成凸起的实体效果，还原产品的标识细节。材质设置上，整体瓶体采用半透明硬质塑料材质，调整材质的漫反射、透明度与粗糙度参数，模拟日常塑料储水瓶的质感，渲染阶段采用软件内置的环境光加定向补光的方式，突出瓶身的曲面过渡与结构层次，避免曲面部分出现过曝或暗部死黑的问题。结构设计上，瓶身采用三段式环形加强筋布局，在不增加过多壁厚的前提下提升瓶身的抗形变能力，大口径的进水端与小口径的出水端形成合理的流道过渡，内部腔体做了完全抽壳处理，壁厚均匀一致，符合塑料容器的注塑成型工艺要求，避免出现壁厚不均导致的成型缺陷。建模过程中对所有特征做了参数化关联，后续可根据实际容量需求调整瓶身长度、直径、接口尺寸等参数，无需重新搭建整体结构，大幅提升模型的可编辑性与复用性。模型的所有曲面都做了连续性检查，不存在破面、重叠面、几何错误等问题，可直接用于后续的装配验证、工程图导出、3D打印样件制作或者渲染出图使用，整体结构完全还原日常储水瓶的功能结构与外观特征，细节处理到位，几何精度符合工业设计的建模标准。
