rollarc中压接触器工业结构三维设计

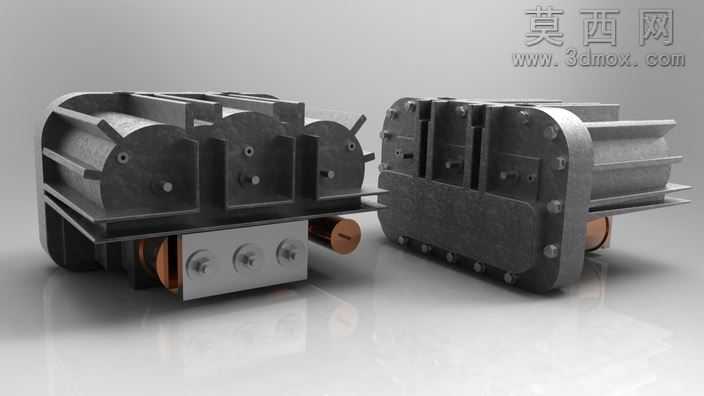

本作品为rollarc中压接触器的三维数字化设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对接触器的核心功能模块进行拆解，将整体划分为触头灭弧单元、电磁驱动单元、基座固定单元、接线端子单元四大组成部分，每一部分均按照实际工业产品的尺寸比例进行1:1还原，确保各部件之间的装配间隙、配合公差符合电气产品的设计规范。建模过程中对壳体的曲面过渡、安装孔位的阵列排布、触头组件的层叠结构都进行了精细化处理，避免出现非设计性的破面、重叠面问题，保证模型可直接用于后续的装配干涉检查、工程图导出等生产前置环节。材质与渲染环节，针对不同部件的实际材质属性进行了区分设置：金属基座部分采用铸铁材质参数，调整表面粗糙度、金属度参数还原铸件哑光磨砂的质感，表面做了细微的使用痕迹做旧处理，提升模型的真实感；接线端子部分采用抛光不锈钢材质，设置合适的反射强度与高光范围，还原金属机加工后的光亮质感；内部电磁组件的铜质线圈部分调整了铜材质的色彩偏向与反射属性，还原紫铜的温润金属色泽；绝缘结构部分采用深色热固性塑料材质，设置较低的反射值与细微的颗粒纹理，匹配工业绝缘件的表面特征。渲染阶段采用三点布光方案，主光源从侧上方打亮产品主体轮廓，辅光源补充暗部细节避免死黑，背光源勾勒产品边缘提升层次感，最终输出的渲染图清晰展现了接触器的整体外观与结构细节。设计思路上，该款中压接触器主打紧凑化结构布局，在保证电气安全间隙的前提下尽可能缩小整体体积，双单元并排的结构设计可同时实现多回路的通断控制，侧面的安装定位结构可适配标准导轨安装需求，底部的接线端子采用大接触面设计，降低大电流工况下的接触电阻，整体结构兼顾了电气性能、安装便利性与散热需求，模型完整还原了产品的所有设计细节，可用于产品展示、教学演示、结构验证等多个场景。
