三联立式高压电力电容器三维结构设计

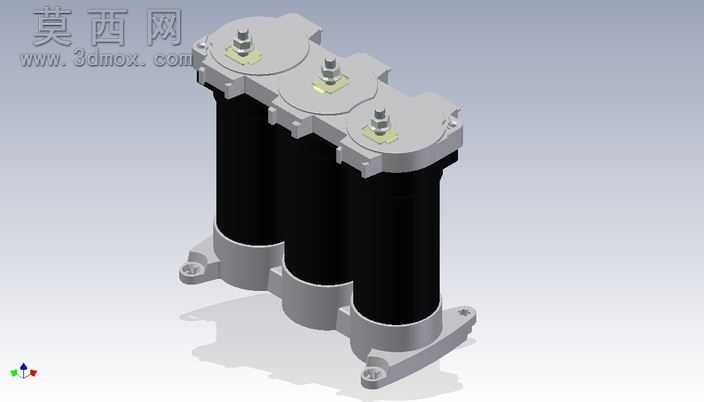

本模型为三联立式高压电力电容器结构，采用Autodesk Inventor完成全参数化三维建模，整体为三个圆柱形电容芯体并联排布的集成式结构，建模过程严格遵循电力电容器的实际生产尺寸规范，对各部件的装配公差进行了合理预留。模型外观渲染采用写实工业风格，电容主体外壳赋予哑光黑色硬质绝缘材质，模拟实际电容芯体外部的环氧树脂绝缘封装层，表面添加细微的颗粒质感还原真实注塑外壳的肌理；顶部端盖、底部安装支架以及顶部接线端子赋予银灰色金属材质，添加轻微的磨砂金属粗糙度，模拟铸铝壳体的表面处理效果，接线端子的金属接触面额外添加高光金属质感，区分导电部位与绝缘安装部位的材质差异。结构设计上，三个独立电容单元通过顶部一体化连接端盖实现机械固定与电气连接，端盖与每个电容芯体的衔接处设计有密封压合结构，保证内部电容芯组的密封防护性能；每个电容单元顶部独立设置螺栓式接线端子，端子底部设计有方形定位垫片与防松结构，方便外部母线的安装固定与接线作业；底部采用一体化L型安装支架，支架两端预留带沉孔的安装固定位，可直接通过螺栓将整个电容组件固定在电气柜的安装梁上，支架与每个电容筒体的衔接处设计有环形抱紧箍结构，通过抱紧力实现筒体与支架的牢固连接，避免设备运行过程中因震动导致电容筒体移位。建模过程中先完成单个电容单元的参数化建模，将筒体直径、高度、端子尺寸、安装位尺寸设置为可调整参数，再通过阵列装配完成三个单元的组合，后续可根据不同的容量需求快速调整单筒参数生成不同规格的多联电容模型；装配阶段采用自下而上的装配逻辑，先完成端盖、端子、支架、抱紧箍等单个零件的建模，再按照实际装配顺序添加同轴、面重合、间隙配合等装配约束，完整还原产品的实际装配关系，模型可直接用于电气柜布局干涉检查、产品结构展示、安装指导动画制作等场景，各零件未做过度简化，关键的安装结构、接线结构、密封结构均做了精细还原，能够满足工业设计展示与结构验证的使用需求。
