24kV中压额定真空断路器三维结构设计

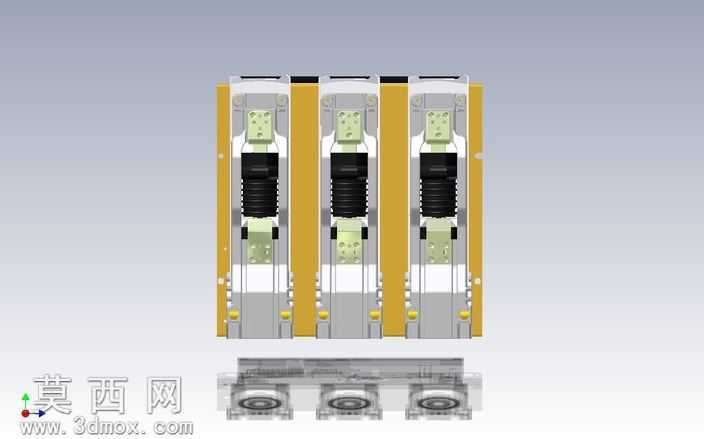

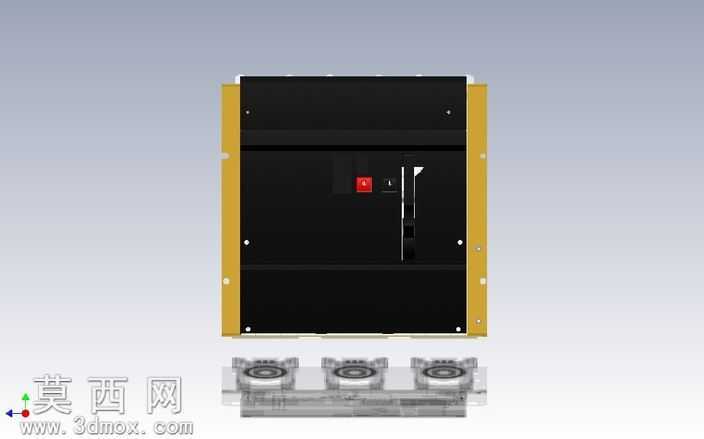

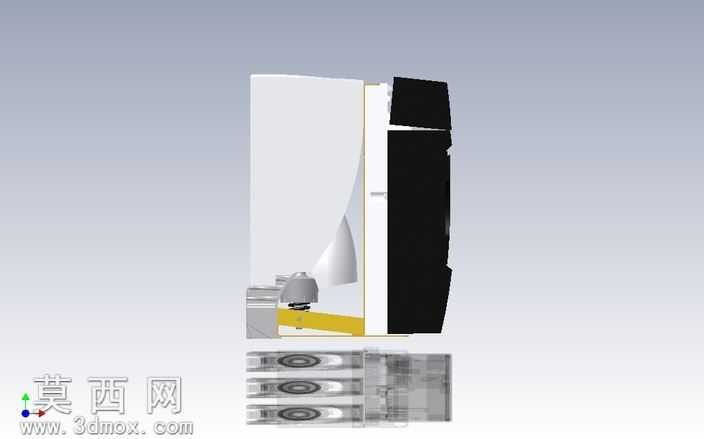

本模型为24kV中压额定等级的真空断路器三维设计成果，采用三维建模软件完成全参数化结构搭建，完整复现三极共装式真空断路器的全部核心结构。建模过程中严格遵循中压配电设备的实际尺寸比例，对三相极柱单元进行等距阵列排布，每相极柱自上而下依次整合了上出线端子、真空灭弧室封装单元、绝缘操作拉杆、下出线端子、储能弹簧操作机构等核心部件，各部件间的装配间隙、连接定位完全符合实际产品的装配逻辑。材质渲染阶段针对不同部件的物理属性做了区分处理：相间绝缘隔板采用暖黄色环氧绝缘材质，设置半哑光漫反射效果还原绝缘件的质感；真空灭弧室的陶瓷外壳设置高光亮面材质，搭配内部触头的金属银灰质感，清晰区分灭弧单元的内外结构；操作机构的金属冲压件、弹簧部件分别赋予冷轧钢镀锌质感、弹簧钢发黑质感，底部框架采用冷轧钢板喷塑的深灰哑光材质，不同材质的对比度设置合理，可直观分辨各功能模块的边界。结构设计上还原了真空断路器的核心功能逻辑：三相极柱通过独立的绝缘隔板实现相间绝缘隔离，底部集成的弹簧操作机构可实现三相同步分合闸动作，每相极柱底部设置的位置指示部件可直观反馈触头分合状态，整体结构紧凑，满足中压开关柜内的安装尺寸要求。建模过程中对所有易干涉部位做了装配校验，确保绝缘拉杆的运动行程、触头的开距参数符合24kV电压等级的绝缘安全要求，整体模型结构完整，可用于中压配电设备的结构展示、安装模拟以及相关教学演示场景。
