航空标准AN6六角头机身螺栓三维建模

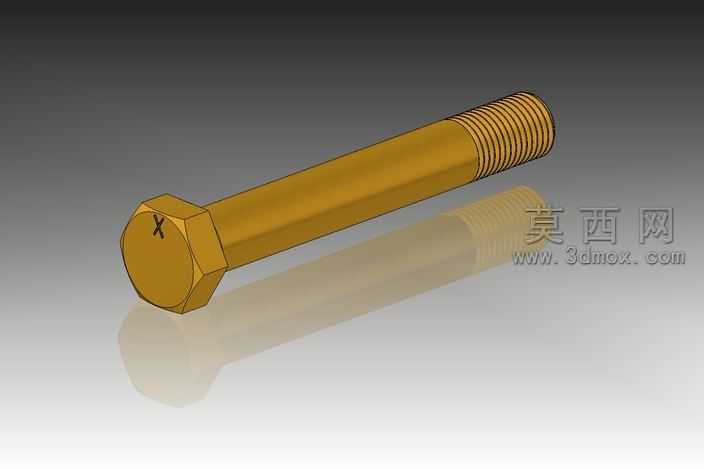

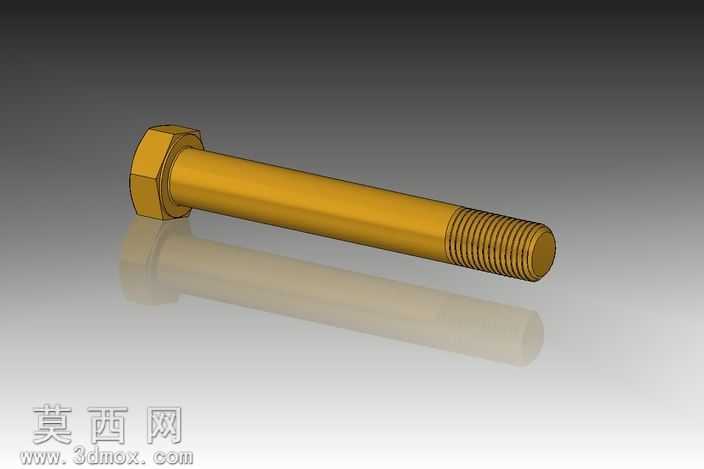

本模型为航空领域常用的AN6标准5/16规格机身螺栓，建模过程严格遵循航空紧固件标准尺寸规范开展。首先在三维建模环境中绘制螺栓头部的六角形截面草图，通过拉伸特征生成标准厚度的六角头结构，对六角棱边做符合标准要求的微小倒角处理，避免应力集中同时还原真实零件的工艺特征。随后绘制螺栓光杆部分的圆形截面，沿轴向拉伸生成对应长度的光杆主体，光杆部分的直径严格匹配5/16英寸的标准规格，表面做光滑过渡处理，还原机身螺栓光杆段高精度的装配适配特性。接下来处理螺纹段结构，先在光杆末端绘制螺纹牙型截面，通过螺旋线扫描切除的方式生成完整的外螺纹特征，螺纹的牙距、牙型角度均严格参照AN6螺栓的标准参数，螺纹末端做收尾过渡处理，还原真实螺栓螺纹段的加工形态，同时对螺栓整体的端面做圆角处理，避免锐边。材质设置上选用航空螺栓常用的镀镉钢材材质，调整材质的金属反射参数、粗糙度数值，还原金色镀覆层的金属质感，同时添加环境反射效果，让螺栓表面呈现出真实金属零件的光影反射特性。渲染阶段采用柔和的影棚布光方式，主光源从斜上方投射，突出螺栓六角头的棱边结构与螺纹段的牙型细节，添加底部反光板模拟光滑台面的反射效果，清晰呈现螺栓的整体轮廓与各部分结构比例。建模过程中重点还原了AN6螺栓的结构特征：六角头的对边尺寸、光杆段与螺纹段的长度比例、螺纹的牙型细节均严格对标实物标准，整体模型无多余特征，各部分结构衔接流畅，既可以用于航空装配场景的可视化展示，也可用于紧固件选型、装配干涉检查等工程场景，模型结构完整，细节还原度高，能够直观展现航空标准螺栓的结构特点与工艺特征。
