多色通孔PCB测试点接插件三维设计

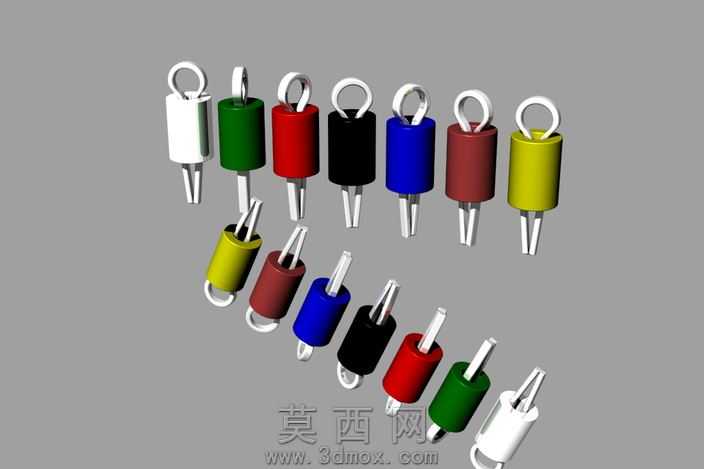

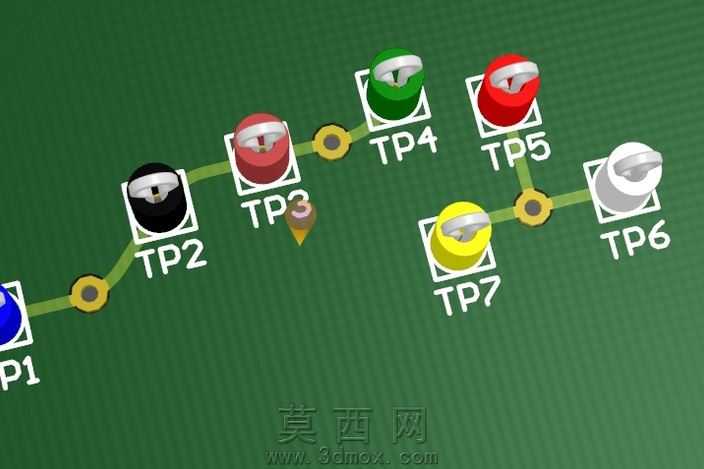

本模型为通孔印刷电路板配套使用的测试点接插件，建模过程严格遵循电子接插件的实际生产尺寸规范，以直径1毫米、高度5毫米的solderhole PCB适配规格为核心尺寸基准，在三维建模软件中通过基础几何体组合完成整体结构搭建：首先构建圆柱形绝缘基座，分别为基座匹配白、绿、红、黑、蓝、黄六种不同的绝缘外壳材质，模拟实际生产中不同颜色用于区分电路点位的设计逻辑，绝缘基座顶部设计一体式挂环结构，既可以满足测试夹的夹持定位需求，也可作为焊接后点位的标识提拉结构，基座底部延伸出两根平行的金属插针，插针尺寸精准匹配PCB通孔的焊接公差要求，插针与绝缘基座的衔接处做了微小的凸台限位结构，模拟实际产品压接装配时的定位结构，避免插针在压入基座时出现过位偏移的问题。建模过程中对所有边角做了符合工业生产的微小倒角处理，还原注塑绝缘件的工艺特征，金属插针部分赋予亮面金属材质，模拟镀锡铜插针的表面质感，不同颜色的绝缘基座分别赋予哑光塑料材质，还原PA绝缘塑料的表面磨砂质感，挂环部分与基座为一体化建模，保持材质一致性，避免出现装配错位的视觉问题。模型整体采用阵列排布的展示方式，清晰呈现不同颜色款型的外观差异，每款测试点的结构完全一致，仅通过外壳颜色做区分，完全贴合电子生产中测试点的实际使用场景，可用于PCB测试治具的装配模拟、电路组装演示、电子配件的可视化展示等场景，建模过程中严格控制各部件的尺寸比例，插针的间距、基座的直径、挂环的内径均符合行业通用的测试点规格，确保模型可直接用于后续的工程装配校验、3D打印样件验证等工作，材质渲染阶段调整了不同颜色塑料的反光度参数，避免出现颜色过艳失真的问题，金属插针部分添加了微弱的反光效果，还原金属引脚的真实视觉特征，整体模型结构简洁规整，无冗余的几何面，各部件的装配关系清晰明确，完整还原了通孔PCB测试点的全部结构特征与外观细节。
