内燃机活塞连杆组件高精度三维建模

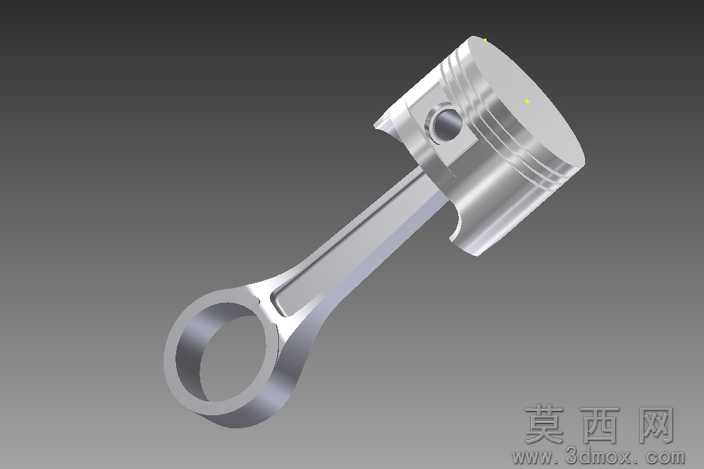

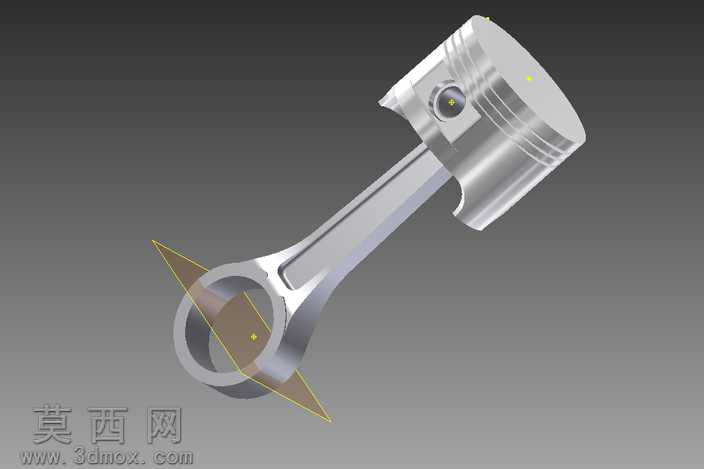

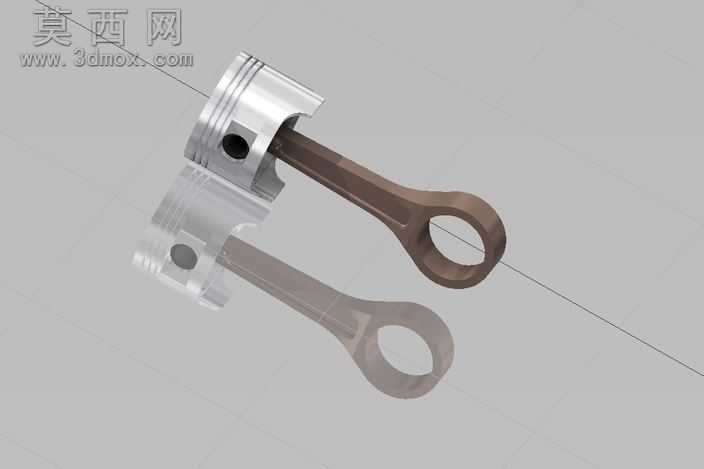

本模型为内燃机核心动力传递组件活塞连杆总成，采用三维参数化建模方式完成全结构复刻，建模过程严格遵循内燃机零部件实际设计规范，完整还原活塞与连杆的装配配合关系。建模阶段首先完成活塞主体结构搭建：精准绘制活塞顶部燃烧室轮廓、活塞环槽的等距分层结构，对活塞销座孔的同轴度、环槽的轴向尺寸公差做参数化约束，确保活塞裙部的椭圆型线符合实际热变形补偿设计要求，活塞表面的气环、油环安装槽结构清晰，油环回油孔的阵列排布完全参照实物设计，通过布尔运算完成销孔与活塞本体的融合，避免建模过程中出现非流形几何错误。连杆部分建模采用分体式结构设计，分别完成连杆小头、杆身、连杆大头的特征构建：连杆小头的衬套安装孔做同轴度约束，杆身的工字型截面采用变截面放样实现，从大头到小头的截面过渡顺滑无棱角，符合轻量化与高强度的结构设计逻辑，连杆大头的分体结合面、螺栓安装孔位精准定位，还原连杆与活塞销、曲轴曲柄销的装配对接结构。材质渲染阶段针对不同部件做差异化材质设定：活塞主体采用铸铝材质，调整金属粗糙度参数还原铝合金表面的哑光金属质感，环槽边缘做轻微倒角高光处理体现机加工痕迹；连杆采用锻钢材质，调整材质的金属度与粗糙度参数，还原锻钢件表面的深褐色氧化质感与机加工面的细微纹理，金属部件的光影反射效果贴合实际金属材质的物理特性。模型装配阶段添加合理的配合约束，活塞销与活塞销座、连杆小头孔采用同轴心配合，连杆可绕活塞销实现设定角度的摆动，完整还原曲柄连杆机构的运动逻辑，整体模型无破面、无重叠几何，结构层级清晰，可直接用于运动仿真、结构力学分析、教学演示等场景，充分展现内燃机核心动力部件的结构设计特点与三维建模的精细化处理思路。
