汽车发动机顶置凸轮轴配气机构三维设计

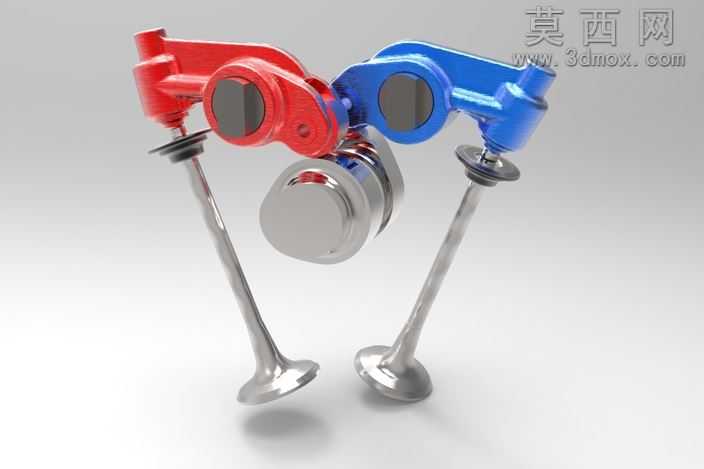

本作品为汽车发动机顶置凸轮轴配气机构的三维建模设计成果，建模过程中严格参照内燃机配气机构的实际工程尺寸比例，对凸轮轴摇臂组件、进排气门、气门弹簧座等核心部件进行了全参数化建模，确保各部件的装配公差符合内燃机设计的工程规范。建模阶段首先完成各独立零件的特征构建：针对凸轮型线部分，采用样条曲线拟合发动机实际配气相位对应的凸轮轮廓，保证凸轮升程曲线的精度，还原凸轮驱动摇臂实现气门定时开闭的运动逻辑；摇臂部分根据杠杆传动比设计铰接孔位与凸轮接触型面，还原摇臂绕轴摆动的传动结构；进排气门采用流线型气门头与细长杆身的一体化建模，还原气门与气门座圈的密封配合结构；气门弹簧定位座、气门锁片等细小零件也按照实际装配关系完成细节建模，未做简化省略。材质与渲染阶段，为不同部件匹配了对应真实材质：凸轮轴与摇臂主体分别赋予红色、蓝色的金属烤漆材质，还原发动机零部件的涂装特征；气门杆身与气门头赋予抛光金属材质，模拟进排气门的耐高温合金金属质感；凸轮工作面与摇臂接触端面添加轻微的磨损质感细节，提升模型的真实感；场景采用柔和的影棚布光，通过多角度光源突出各部件的轮廓与装配关系，阴影过渡自然，清晰展现机构的整体布局。结构设计上完整还原顶置凸轮轴的布置形式，凸轮轴布置在气缸盖上方，通过摇臂直接驱动进排气门完成开闭动作，省去了推杆等中间传动部件，能够清晰展现该结构配气效率高、传动惯性小的设计特点，各部件的铰接位置、运动行程均按照实际工作状态进行装配约束，可直观演示发动机工作过程中凸轮转动带动摇臂摆动、进而推动气门克服弹簧力完成开启、气门在弹簧作用下回位关闭的完整运动循环，清晰呈现四冲程发动机配气相位的工作逻辑，可用于内燃机结构教学、发动机原理演示以及相关零部件的设计参考。
