法兰式黄铜截止阀工业三维设计作品

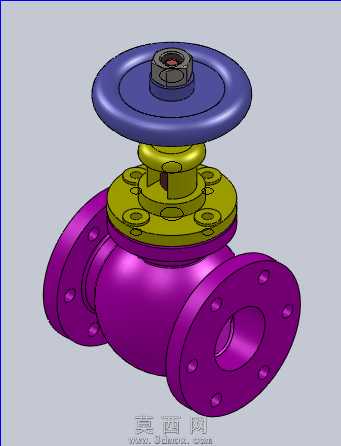

本作品为法兰连接式黄铜截止阀的三维建模渲染成果，建模阶段采用参数化设计思路，严格遵循工业截止阀的通用结构比例开展构建：首先完成整体轮廓的草绘定位，依次拆分出阀体、阀盖、阀杆、手轮、法兰连接盘、密封组件等独立零部件，对每一处结构细节做精准还原，其中阀体的流道部分采用回转特征结合布尔运算完成腔体构建，保证介质流通路径的曲率符合实际流体输送的设计要求，法兰盘上的螺栓孔采用圆周阵列方式生成，严格匹配对应通径法兰的孔位分布标准，阀杆与手轮的连接部位做了配合限位结构的还原，还原了阀杆升降启闭的运动逻辑。材质设置阶段针对不同部件做差异化材质调配：阀体与阀盖部分采用黄铜金属材质，调整金属粗糙度、反射率参数还原铸铜件的温润金属质感，表面添加细微的颗粒质感模拟工业铸件的真实表面肌理，手轮部分采用红色烤漆金属材质，设置适度的高光反射效果还原烤漆层的光滑质感，阀杆部分采用抛光不锈钢材质，调高镜面反射参数凸显金属加工件的光洁度，密封部位采用深色橡胶材质参数，还原密封件的哑光质感。渲染阶段采用影棚级三点布光方案，主光源从侧上方投射，打出阀体的主体明暗层次，辅助光源从侧方补光弱化暗部死黑区域，轮廓光从后方勾勒阀体边缘，凸显黄铜材质的金属轮廓，背景采用浅灰色渐变背景突出产品主体，添加柔和的地面阴影增强模型的落地真实感，最终渲染效果清晰展现截止阀的外观结构与材质特征，可用于产品展示、结构教学、管路装配模拟等场景，模型结构完整，各部件配合关系清晰，能够直观展现法兰截止阀的外部形态与典型结构特征。
