带压力表黄铜调压阀三维结构设计

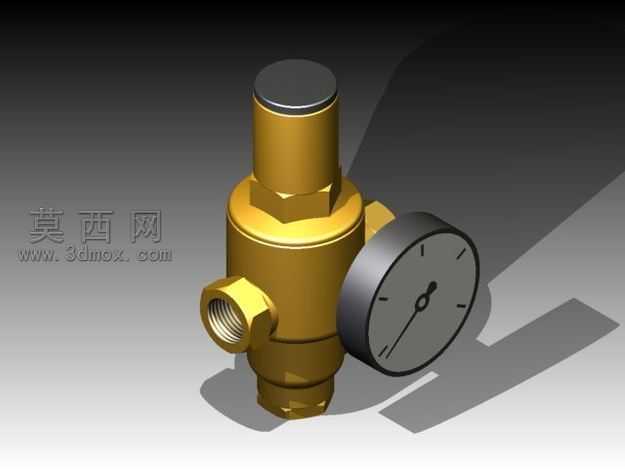

本作品为带外置压力表的黄铜材质调压阀三维建模作品，建模过程中严格遵循民用供水调压阀的实际结构比例进行尺寸还原，首先通过旋转特征构建阀体主体的黄铜腔体结构，精准还原阀体上下端的外螺纹连接段、侧方内螺纹进水接口的螺纹牙型细节，保证接口尺寸符合常规民用管路的连接标准。建模阶段对阀体顶部的调压旋钮结构进行单独特征构建，还原旋钮顶部的防滑平面、旋钮与阀体衔接处的六角锁紧台结构，确保调压操作部分的结构符合实际产品的人机操作逻辑。侧置的压力表组件采用独立装配体建模思路，首先构建圆形压力表的金属外壳，通过拉伸切除制作表壳的侧壁轮廓，再通过旋转特征制作表盘的玻璃视窗结构，表盘上的刻度标识采用草图阵列方式均匀排布，指针采用薄壁拉伸特征制作，还原压力表的真实指示形态，压力表与阀体的连接部位还原了密封衔接台的细节结构，保证装配逻辑符合实际产品的安装方式。材质渲染阶段，阀体主体赋予黄铜金属材质，调整材质的粗糙度参数还原锻压黄铜的半哑光金属质感，对阀体的边角部位做轻微的倒角高光处理，模拟金属件加工后的边缘光泽；压力表外壳赋予深灰色磨砂金属材质，表盘视窗赋予高透玻璃材质并添加轻微的环境反射效果，旋钮顶部的封盖赋予黑色哑光硬质塑料材质，区分不同部件的材质差异。结构设计上完整还原了调压阀的内部腔体逻辑，进水口与阀体主腔的连通通道、调压腔的限位台阶结构都做了精准的特征还原，保证模型可用于后续的结构拆解演示、装配工艺模拟等用途。渲染阶段采用影棚式布光，主光源从侧上方打亮阀体主体，添加辅助光源补全压力表侧部的暗部细节，地面投射柔和的软阴影，突出阀件的金属质感与结构轮廓，整体模型结构完整，细节还原度高，可用于水暖管路系统的装配模拟、产品展示、阀件结构教学等场景。
