麦克伦南24V齿轮减速伺服电机结构模型

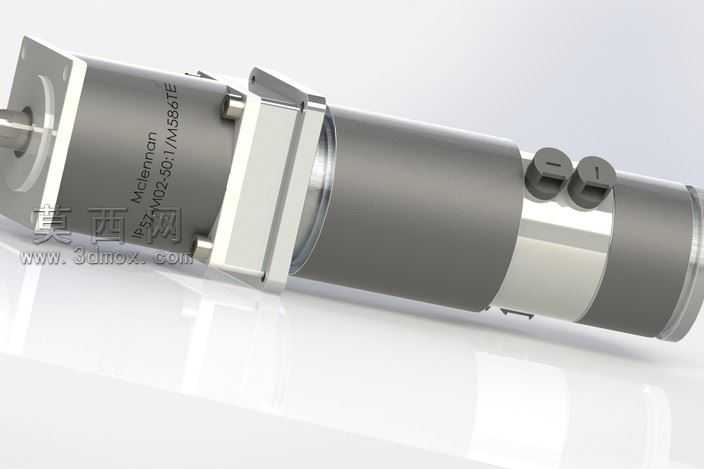

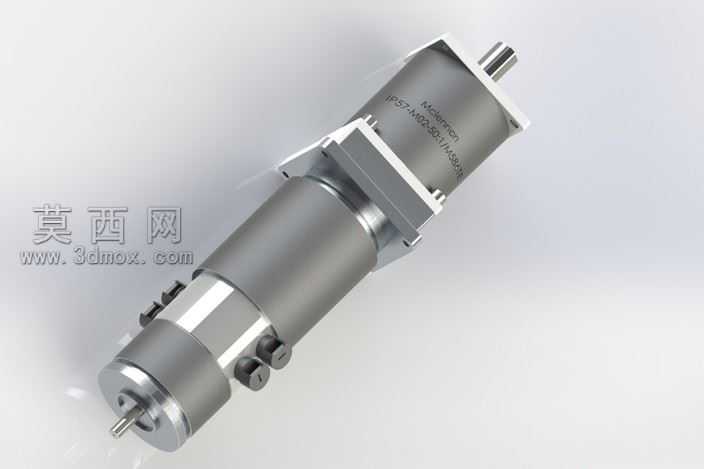

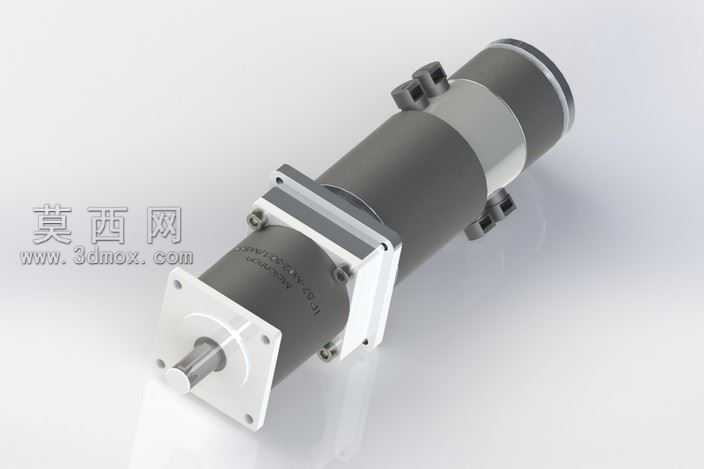

本模型为麦克伦南24V齿轮减速伺服电机的三维建模作品，建模过程严格参照实物的结构比例与装配关系完成，完整还原了该款集成减速机构的伺服电机的全部细节特征。建模阶段首先梳理产品的层级装配逻辑，将整体结构划分为动力输出端、行星减速模组、伺服电机主体、尾部接线调节端四个核心模块，逐一完成单个零件的特征建模：输出轴部分还原了轴端的定位平面、轴承配合轴颈、密封槽位的细节尺寸，保证装配公差的合理性；前端安装法兰还原了安装孔位、定位止口的结构特征，匹配实际安装的工况需求。减速模组部分完整还原了多级行星齿轮的传动结构、内齿圈的啮合特征、减速壳体的连接定位结构，清晰呈现50:1减速比对应的传动层级关系，各齿轮的齿形参数、行星架的定位结构均按照实物比例还原，可直观展示减速增扭的传动原理。电机主体部分还原了定子壳体的圆柱面特征、机身的标识刻印区域、前后端盖的连接螺栓位，壳体表面做了细腻的金属质感处理，还原铝合金机壳的哑光金属质感。尾部调节端还原了两个调节旋钮的结构、接线端的防护结构，旋钮表面的防滑纹理、标识字符都做了精细化建模。材质渲染阶段针对不同部件匹配对应的材质属性：金属机壳采用哑光铝合金材质，调整粗糙度与金属度参数还原工业金属的真实质感；输出轴与齿轮部件采用合金钢材质，添加细微的表面磨削纹理提升真实感；连接密封件采用黑色橡胶材质，调整漫反射与高光参数还原橡胶的哑光质感；标识区域采用丝网印刷的材质效果，还原字符的印刷质感。场景渲染采用柔和的工业产品布光方案，主光源从侧上方打亮主体结构，勾勒出电机的圆柱轮廓与各部件的装配分界，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，添加柔和的地面反射效果，提升模型的展示质感，整体渲染效果清晰呈现各部件的装配关系与结构特征，可用于机械结构教学、产品选型展示、传动方案演示等场景。
