手动螺旋连杆式快速压紧夹紧机构

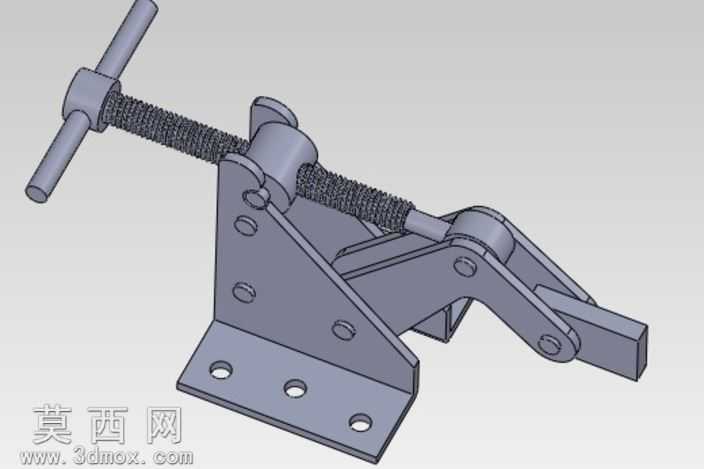

本模型为手动螺旋连杆复合式夹紧机构，采用SolidWorks进行全参数化三维建模，建模过程中对所有零件进行独立的特征构建，从底座安装板开始，依次完成支架立板、T型转动手柄、传动丝杆、铰接连杆、压头组件、连接销轴等全部零件的建模，每一处安装孔位、铰接间隙、螺纹牙型都按照机械加工的实际尺寸进行参数设定，保证模型的尺寸精度符合实际工装的加工要求。模型完成零件建模后按照实际装配顺序进行配合约束，丝杆与支架螺母座采用螺旋配合模拟真实的螺纹传动关系，所有铰接位置采用同轴心配合加限位配合，还原机构真实的运动行程，避免出现运动干涉问题。渲染阶段采用金属哑光材质模拟机构的碳钢材质质感，对丝杆螺纹部分做细微的纹理处理，底座安装板的沉头孔做倒角细节处理，整体渲染光线柔和，清晰展现机构的每一处结构细节。该夹紧机构结合了螺旋传动的大传力比与连杆机构的快速行程特性，设计思路上兼顾了大夹紧力与操作便捷性：转动T型手柄时，丝杆带动铰接连杆组动作，初始阶段连杆可带动压头快速靠近待夹紧工件，待压头接触工件后，螺旋传动提供稳定的大轴向夹紧力，同时连杆结构形成力学死点保证夹紧状态不会松脱，底座开设的四个安装沉孔可将整个机构固定在工装台面或设备机架上，适用于机械加工工装、焊接工装、装配工位的工件夹紧固定场景，模型结构完整，可直接用于工装设计参考、机构原理演示以及生产加工的图纸输出。
