双十字轴式万向联轴器传动结构展示

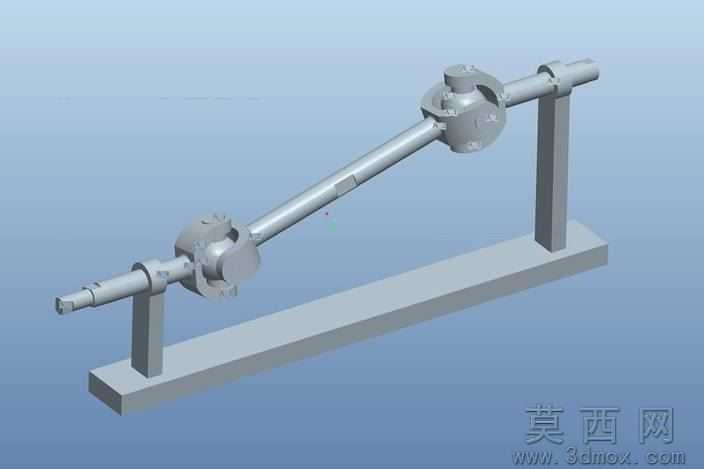

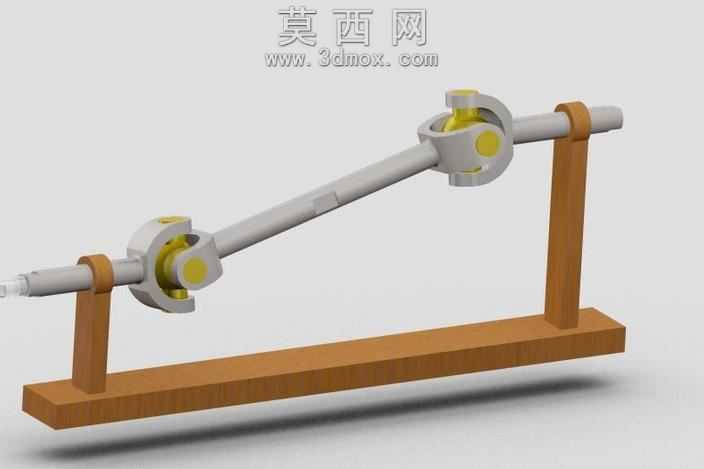

本作品为双十字轴式万向联轴器传动结构三维建模成果，建模过程中首先梳理万向联轴器的核心传动逻辑：十字轴式万向联轴器可实现两轴间存在角偏移情况下的连续回转运动，可靠传递转矩，本次建模采用双万向节串联布局，可抵消单万向节传动时的转速波动问题，保证输入输出端转速同步。建模阶段先完成核心零件的参数化构建：首先绘制十字轴主体，保证四个轴颈的同轴度、圆柱度公差符合机械设计规范，轴颈端部预留卡簧安装位用于固定轴承内圈；随后构建万向节叉零件，叉头部位的轴承安装孔与十字轴轴颈尺寸精准匹配，孔位同轴度严格对齐，叉柄部位设计为与传动轴过盈配合的圆柱结构，保证连接刚性；之后完成支撑轴承座、木质展示支架、传动轴等附属零件的建模，支撑座采用剖分式结构模拟真实滑动轴承支撑效果，展示支架采用简化的木质机架结构，清晰呈现整套传动机构的装配关系。材质与渲染阶段，对金属传动零件赋予哑光银灰色金属材质，添加细微的磨砂质感模拟实际机加工零件的表面效果，十字轴轴端的耐磨衬套部位赋予明黄色工程塑料材质，清晰区分不同功能零件；支撑支架赋予浅棕色木纹材质，还原木质展示架的视觉效果；场景搭建采用柔和的三点布光，主光源从斜上方照射凸显零件结构轮廓，辅助光源补光消除暗部死黑，添加柔和的地面阴影增强模型立体感，渲染输出时开启环境光遮蔽效果，让零件装配缝隙处的光影更具真实感。装配阶段严格按照实际机械装配顺序完成约束：先将十字轴与两端万向节叉通过轴承配合完成单个万向节装配，保证万向节叉可绕十字轴灵活摆动无卡滞，再将两个万向节分别与中间传动轴、输入输出轴完成装配，调整两端万向节叉的相位保持一致，满足双万向节等速传动的装配要求，最后将整套传动机构固定在木质展示支架的支撑座上，完整呈现万向联轴器的角向补偿能力与传动结构形态，直观展示其在存在轴线夹角情况下的传动原理，可用于机械原理教学演示、传动结构设计参考等场景。
