教学练习用简易探空火箭三维建模作品

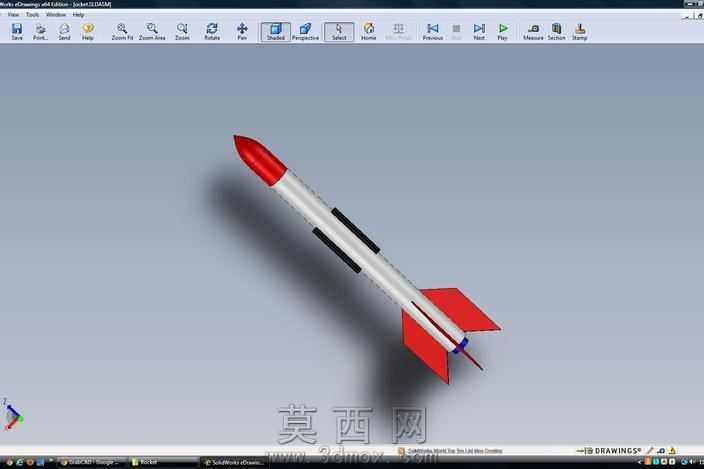

本作品是面向SolidWorks中级操作练习打造的简易火箭三维模型，整体建模流程遵循从基础特征到细节优化的常规工业建模逻辑，适合初学者掌握实体建模、特征组合、外观渲染的核心操作。建模初期首先绘制火箭主体的旋转轮廓草图，以中心轴线为旋转轴生成回转体箭身主体，箭身采用等直径圆柱段搭配尾部收窄的过渡结构，保证整体造型的流畅性，箭身主体长度与直径比例参考常规探空火箭的外观比例设置，避免造型失真。头部整流罩采用单独的旋转凸台特征生成，尖锐的锥形头部做了微小的圆角过渡处理，既还原真实火箭的气动外形特征，也避免建模过程中出现尖锐零厚度的几何错误。箭身外侧的固定翼片采用拉伸凸台特征制作，四片尾翼沿箭身周向均匀分布，每片尾翼都做了厚度方向的拔模处理，模拟真实火箭翼片的翼型结构，同时在翼片与箭身的衔接处添加圆角特征，消除生硬的拼接棱角，提升模型的真实感。箭身中部的黑色条状装饰带采用拉伸切除后填充外观颜色的方式制作，既保证外观层次清晰，也不会额外增加模型的几何复杂度，适合初学者练习特征的分层管理。材质与渲染环节，箭身主体赋予哑光白色塑料材质，模拟教学模型常用的树脂外观质感，头部整流罩赋予亮面正红色材质，尾翼同样采用与整流罩一致的红色材质，形成醒目的视觉区分，中部装饰带赋予哑光黑色材质，渲染时添加柔和的环境阴影，让模型在软件视图中呈现出自然的立体感。整体建模过程没有使用复杂的高级曲面特征，全部采用基础的旋转、拉伸、圆角、阵列等常用命令完成，每一步特征都保留完整的参数化建模历史，方便学习者调整火箭的尺寸比例、翼片数量、头部锥度等参数，理解参数化建模的核心逻辑。模型结构拆分清晰，整流罩、箭身、尾翼、装饰条各部分特征独立，没有出现特征合并错误、几何重叠等问题，既可以作为SolidWorks中级课程的随堂练习案例，也可以作为3D打印的基础模型源文件，帮助学习者快速掌握工业产品从草图绘制到最终渲染的完整流程，理解航空类产品外观建模的基本思路，规避初学者常出现的特征顺序混乱、几何约束缺失、外观搭配不协调等问题。
